電験三種 理論 2024年度 上期 問18(b)
22 / 22

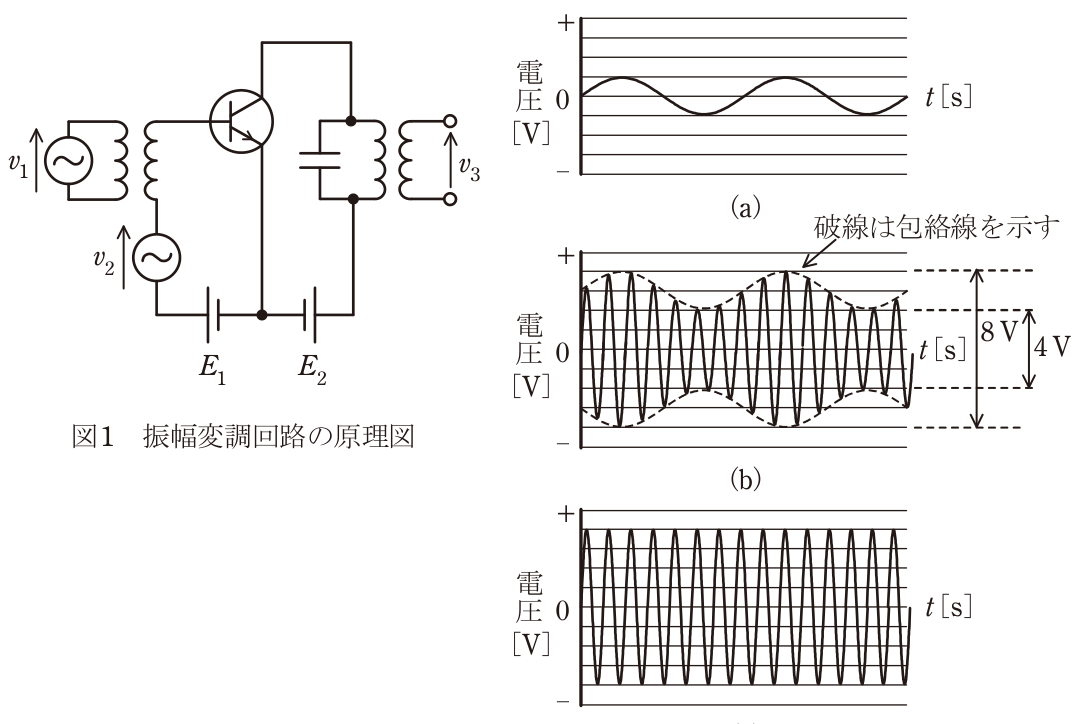

無線通信で行われるアナログ変調・復調に関する記述について,次の(a)及び(b)の問に答えよ。 (b) 図1は,トランジスタの (ア) に信号波の電圧を加えて振幅変調を行う回路の原理図である。電圧v1,v2,v3の波形を同時に計測したところ図2のいずれかであった。このとき,電圧v1の波形は (イ) ,v2の波形は (ウ) ,v3の波形は (エ) である。図2のグラフより振幅変調の変調率を計算すると約(オ) %となる。 上記の記述中の空白箇所(ア)~(オ)に当てはまる組合せとして,正しいものを次の(1)~(5)のうちから一つ選べ。ただし,図2のそれぞれの電圧波形間の位相関係は無視するものとする。(c)図2電圧v1, v2, v3の波形(時間軸は同一)(ア) (イ) (ウ) (エ) (オ)
正解と解説
表示する
正解 5
ベース 図2(c) 図2(a) 図2(b) 33
図1ではv1を変成器を介して、v2をE1と直列にして、いずれもトランジスタのベース側の回路に加えているので、ベースに信号波を加えるベース変調である。図2のうち(c)は振幅が一定で周波数の高い正弦波なので搬送波v1、(a)は周波数の低い正弦波なので信号波v2、(b)は包絡線が信号波に従って変化する被変調波で出力v3にあたる。変調率は包絡線の最大値8Vと最小値4Vから m=(8-4)/(8+4)=1/3 となり、約33%である。
