応用情報技術者 2011年 秋期 問12
12 / 80

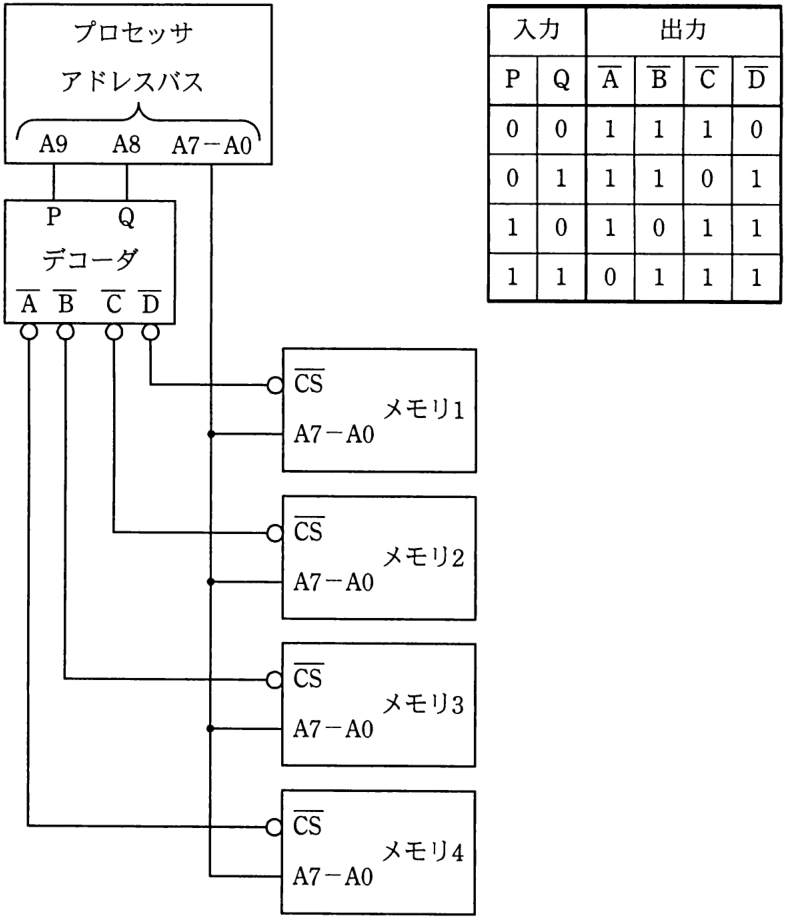

プロセッサと複数のメモリとを図のように接続した組込みシステムがある。16進数 で表記したアドレス 2FO番地を読み出したとき、データを出力するメモリはどれか。 ここで、デコーダは右の表のとおりに出力を行うものとし、データバスなどの情 号線は省略している。 プロセッサ 入力 出力 ABCD アドレスバス PQ 「AS A8 A7-AO 1 1 P Q デコーダ 1 0 1 1 ABCD sCS メモリ1 A7-AO cs メモリ2 A7-A0 dCS メモリ3 A7-AO ocs メモリ4 A7-AO
正解と解説
表示する
正解 ウ
メモリ3
デコーダはアドレスバスの上位ビットを解読し、どのメモリのCS(チップセレクト)を有効にするかを決めます。アドレス2F0番地の上位ビットのパターンがデコーダに入力されると、表の対応どおりメモリ3のCS信号だけが有効になり、そのメモリがデータを出力します。図は直接見られませんが、選択されるのは表でそのアドレス範囲に割り当てられたメモリ3です。
