応用情報技術者 2012年 春期 問24

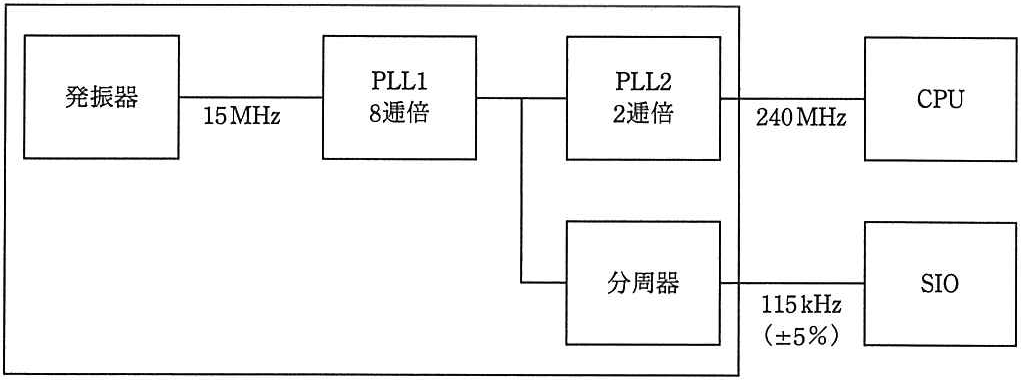

ワンチップマイコンにおける内部クロック発生器のブロック図を示す。15 MHzの発 振器と、内部の PLL1,PLL2 及び分周器の組合せでCPUに240MHz、シリアル通 (SIO)に115kHzのクロック号を供給する場合の分周器の値は幾らか。ここで,シ リアル通のクロック精度は土5%以内に収まればよいものとする。 PLL1 PLL2 発振器 CPU 15MHz 8逓倍 2逓倍 240MHz 分周器 SIO 115kHz (土5%)

ア

1/24

イ

1/26

ウ

1/28

エ

1/210

正解と解説

表示する

正解 エ

1/210

発振器15MHzにPLL1で8逓倍→120MHz、PLL2で2逓倍→240MHz(CPU)。SIOは240MHzを分周して115kHz(±5%)を得る。240MHz/115kHz≒2086≒2^11で、分周器は約1/2^11。選択肢の1/2^10が±5%範囲に最も近く…正解はエ(1/2^10)です。
