応用情報技術者 2017年 秋期 問53

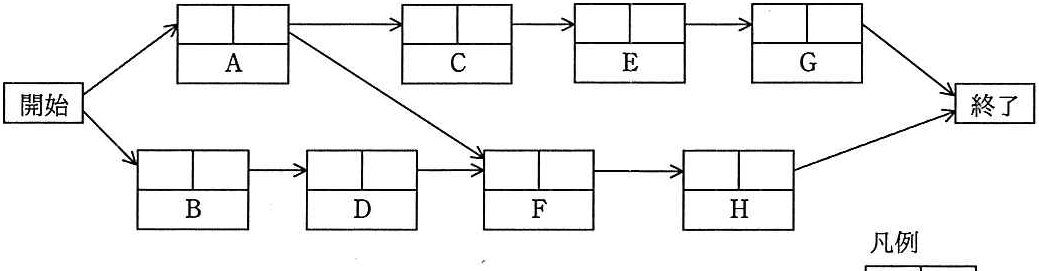

次のプレシデンスダイアグラムで表現されたプロジェクトスケジュールネットワ ーク図を、アローダイアグラムに書き直したものはどれか。ここで、プレシデンス ダイアグラムの依存関係は全てFS 関係とする。 A 開始 終了 B 凡例 作業名

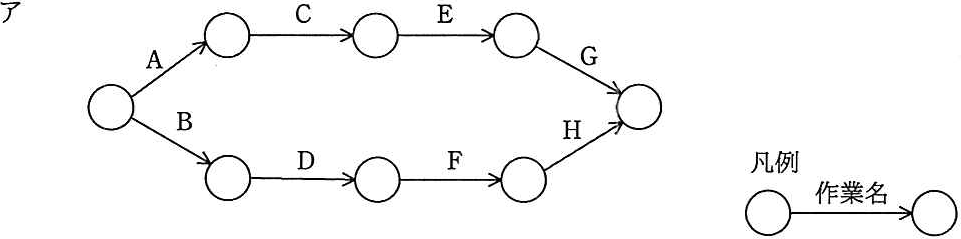

ア

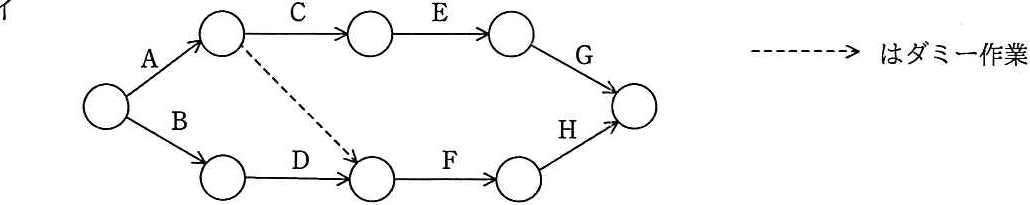

イ

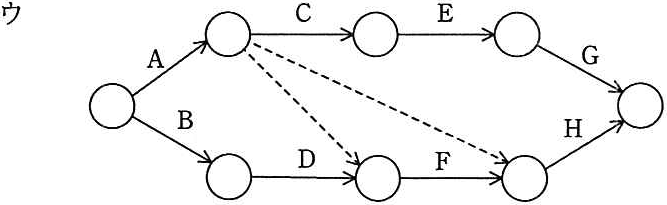

ウ

エ

正解と解説

表示する

正解 イ

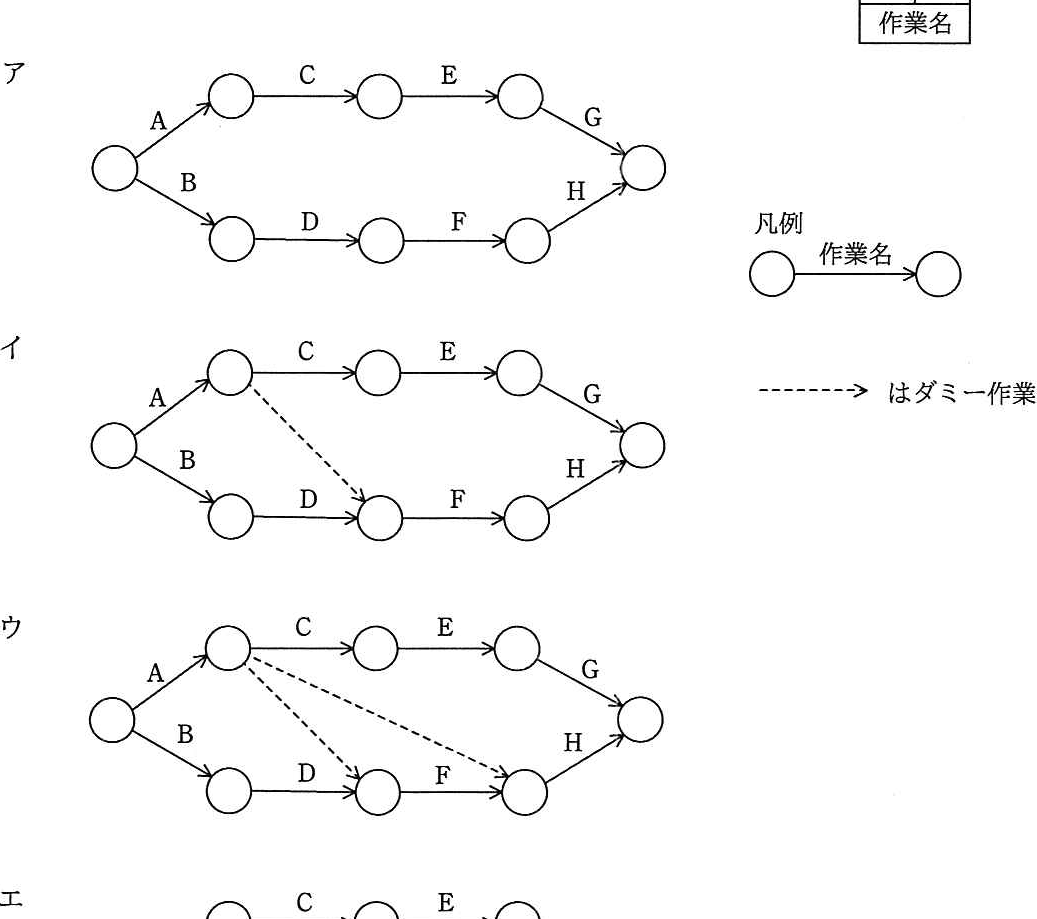

解答の図

プレシデンスダイアグラム(作業をノードで表す図)をアローダイアグラム(作業を矢印で表す図)に書き直すと、依存関係(FS関係)を保った同じ順序関係になるものが正解です。作業の前後関係が崩れているものは誤りです。
