応用情報技術者 2024年 秋期 問21

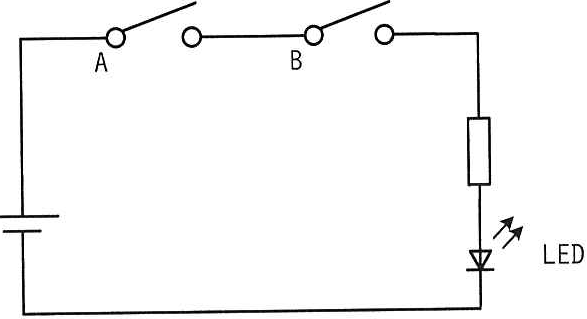

図はスイッチA及びBの状態によって、LEDが点灯又は消灯する回路である。スイ ッチAがオンの状態をA=1,オフの状態をA=0とし、スイッチBも同様にオンの状 態をB=1,オフの状態をB=0とする。また,LEDが点灯する状態をYニ1,消灯する 状態をYニのとする。このとき、図の回路を動作させたときのタイミングチャートと して、適切なものはどれか。 LED

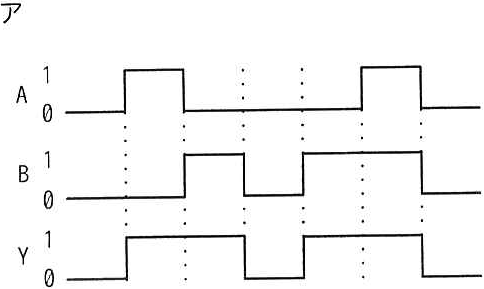

ア

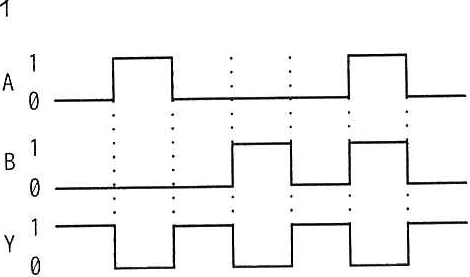

イ

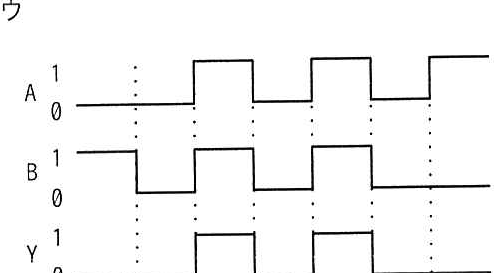

ウ

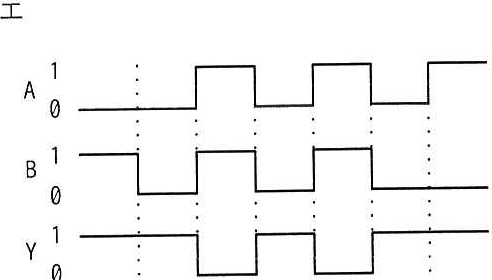

エ

正解と解説

表示する

正解 ウ

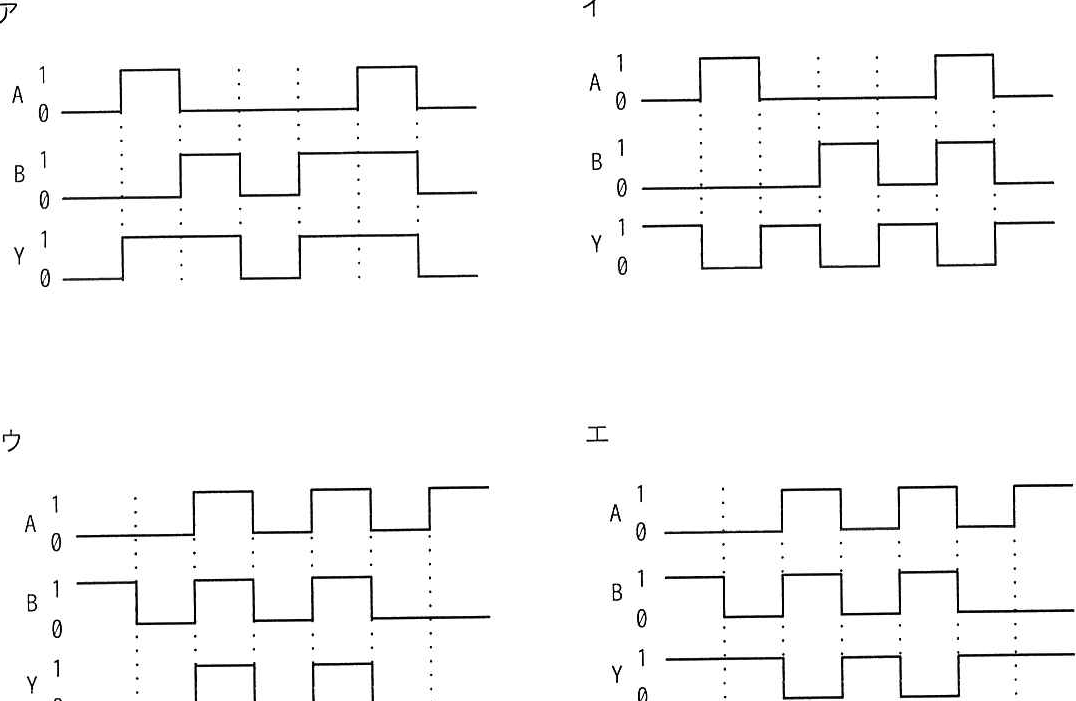

解答の図

スイッチAとBの状態でLEDの点消灯が決まる回路のタイミングチャートを選ぶ問題です。回路の論理（AND/OR等）に従い、各時点のA・Bの入力からYの出力が正しく対応しているものが正解で、選択肢ウが回路動作と一致します。
