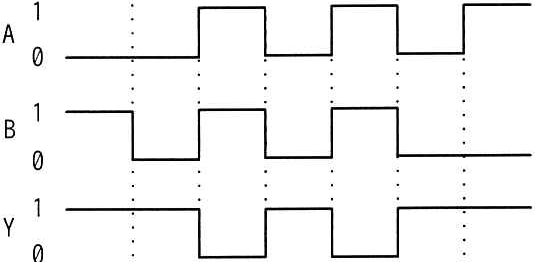

入力がAとB,出力がYの論理回路を動作させたとき、図のタイミングチャートが
得られた。この論理回路として、適切なものはどれか。
:
A
B
Y
..
:
この問題の選択肢は上の図に示されています。図の中の記号から選んでください。
正解と解説
正解 ウ
タイミングチャートの入力A・Bと出力Yの関係から論理回路を特定する問題です。各時点のA,Bの値とYを照合し、その真理値表に一致する論理ゲート(AND/OR/XORなど)を選びます。図のYの変化に合致する回路が正解です。
