データベーススペシャリスト 2009年 春期 問4

業務ルールが次のように与えられている。これに基づきE-R 図を作成した。適切な E-R図はどれか。ここで、1*は1対多の関連を表す。 〔業務ルール〕 この会社は語学教材を販売している。営業員は一つ以上の担当地域が定められて おり、担当地域の1人以上の顧客から受注を得る。一つの地域を1人以上の営業員 が担当する。

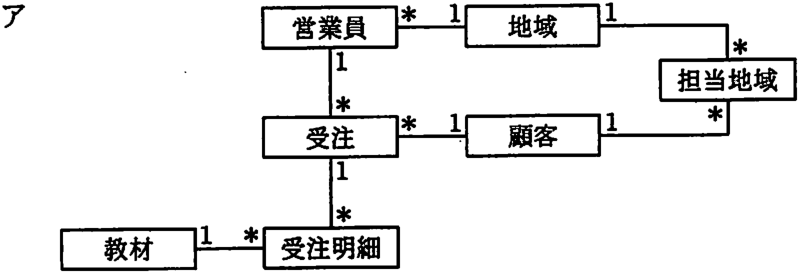

ア

営業員* 地域 * 担=地域 * * 」瀬容 受注 * *「 教材 受注明細

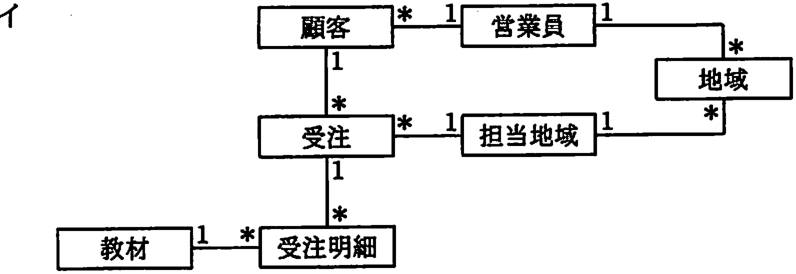

イ

*1 営業貝 1 顧客 * 地域 * * * 1担当地域」ー 受注 * *「受注明細 教材

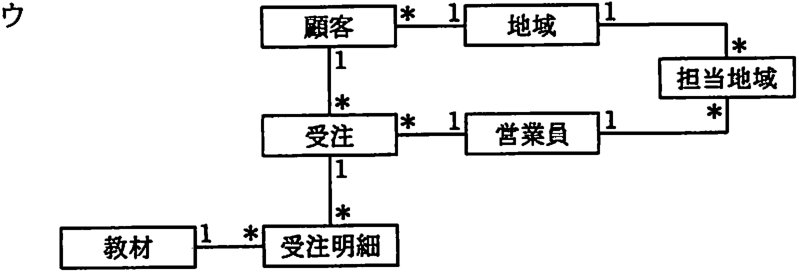

ウ

1「 地域 * 担旨地域 * * 1* 1営業員ー 受注 * 受注男細 教材

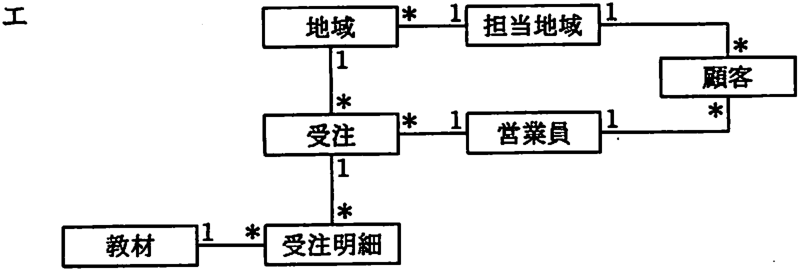

エ

地域 * * 1営業員ー 受注 * 教材 コー * 受注明細

正解と解説

表示する

正解 ウ

1「 地域 * 担旨地域 * * 1* 1営業員ー 受注 * 受注男細 教材

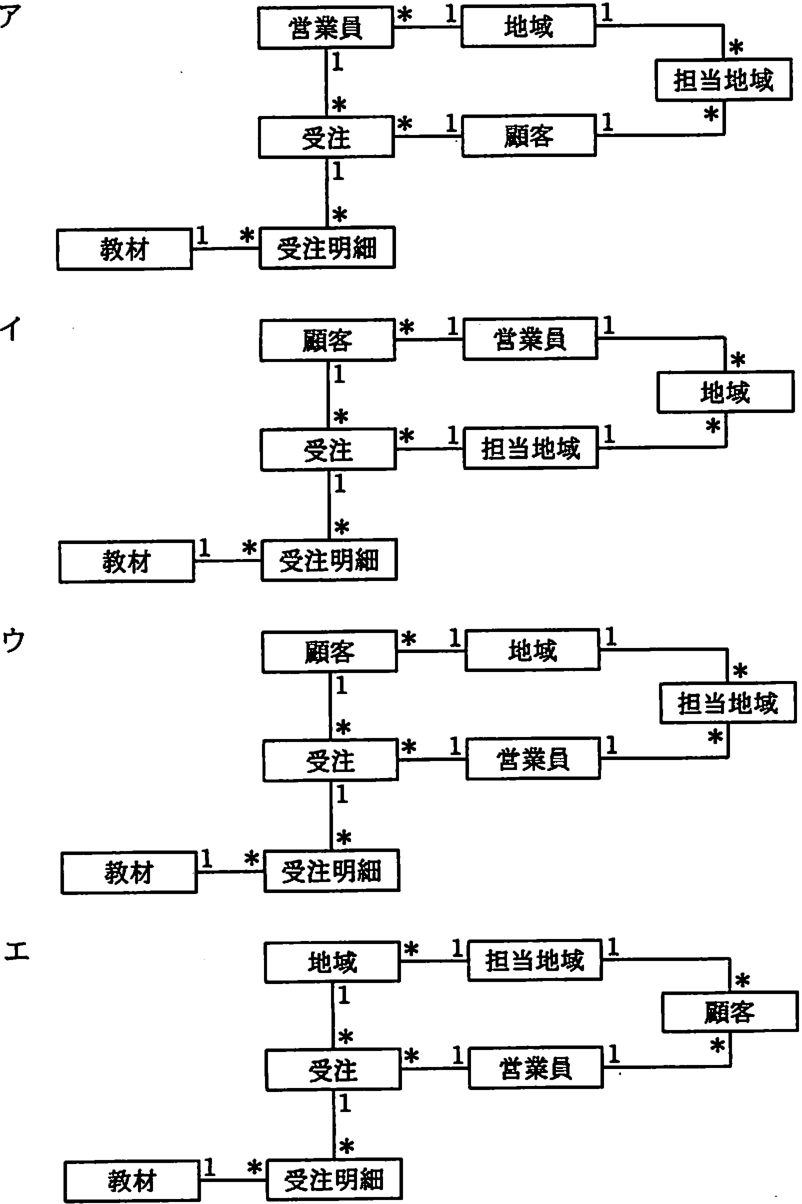

解答の図

業務ルールでは、営業員は複数の担当地域をもち、地域には複数の顧客がいて顧客から受注を得、受注は受注明細を通じて教材と結びつきます。営業員と地域が多対多、地域と顧客が1対多などの関連を正しく表したE-R図が適切です。
