データベーススペシャリスト 2022年 秋期 問2

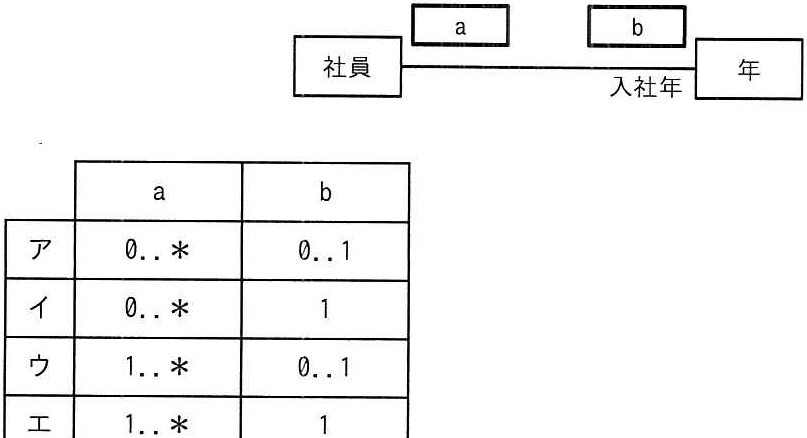

社員と年との対応関係をUMLのクラス図で記述する。二つのクラス間の関連が次の 条件を満たす場合,a、bに入れる多重度の適切な組合せはどれか。ここで、 “年”ク ラスのインスタンスは毎年存在する。 〔条件〕 (1)全ての社員は入社年を特定できる。 (2)年によっては社員が入社しないこともある。 a b 社員 年 入社年 a b

ア

0.. * 0..1

イ

0..*

ウ

1.. * 0..1

エ

1..*

正解と解説

表示する

正解 イ

0..*

全社員は入社年を特定できるので社員から見た年の多重度は1、年によっては入社者がいないので年から見た社員の多重度は0..*。よってa=0..*、b=1が対応(正解)。
