基本情報技術者 2010年 春期 問23
23 / 80

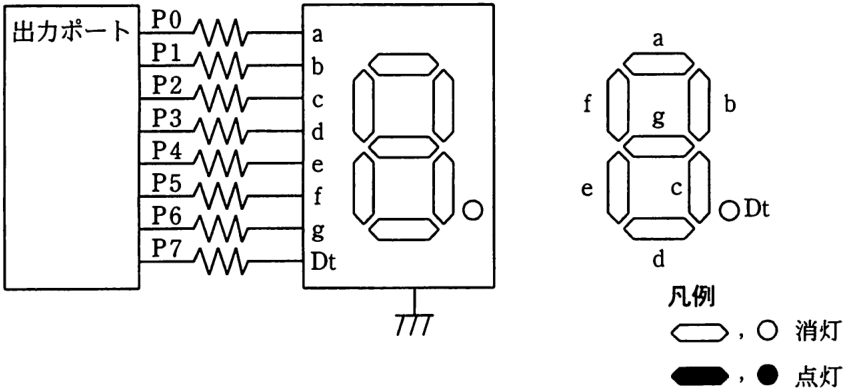

7セグメントLED 点灯回路で、出力ポートに16進数で6Dを出力したときの表示状 態はどれか。ここで、P7 を最上位ビット(MSB)、POを最下位ビット(LSB)とし、 ポート出力が1のとき、LEDは点灯する。 POM 出力ポート PI W b P2M C f b P3M PEM e PM f e lODt PM g PZM-Dt d 凡例 ←,●消 -,●点灯
正解と解説
表示する
正解 ウ
7セグLEDで各ビットが各セグメントの点灯に対応し、16進6D（01101101）を出力したときに点灯するセグメントの組合せから表示される数字・記号を読み取ると、ウの表示状態になります。各ビットとセグメント配置の対応を照合するのがポイントです。
