システムアーキテクト 2012年 秋期 問21

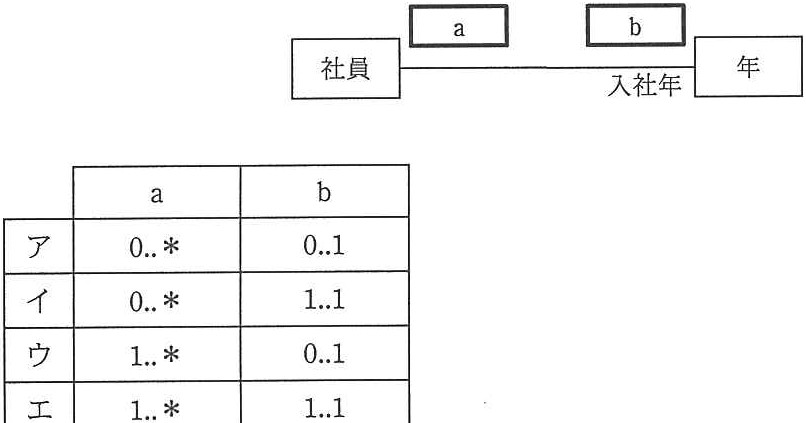

社員と年の対応関係を UML のクラス図で記述する。二つのクラス間の関連が次の 条件を満たす場合、a,bに入る多重度の適切な組合せはどれか。ここで、年クラスの インスタンスは毎年存在する。 〔条件〕 (1) 全ての社員は入社年を特定できる。 (2) 年によっては社員が入社しないこともある。 b 年 入社年 b a 0..* 0.1

ア

イ

ウ

エ

正解と解説

表示する

正解 イ

条件(1)全社員は入社年を特定できる=社員から見て年は必ず1つ(1..1)。条件(2)年によっては社員が入社しない=年から見て社員は0以上(0..*)。この多重度の組合せに合致するのが正解イです。
