電験三種 理論 2022年度 上期 問18(a)
21 / 22

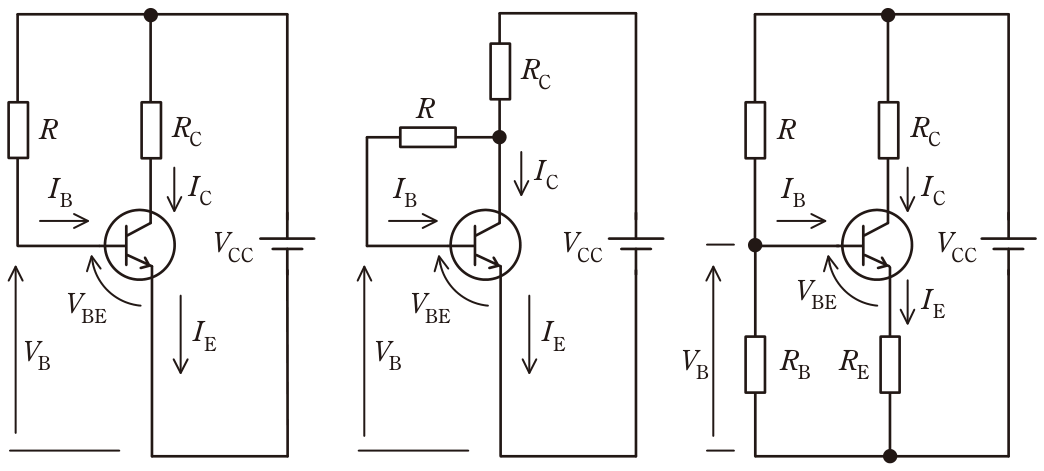

図1,図2及び図3は,トランジスタ増幅器のバイアス回路を示す。次の(a)及び(b)の問に答えよ。ただし,VCCは電源電圧,VBはベース電圧,IBはベース電流,ICはコレクタ電流,IEはエミッタ電流,R, RB, RC及びREは抵抗を示す。図1図2図3 (a) 次の①式,②式及び③式は,図1,図2及び図3のいずれかの回路のベース・エミッタ間の電圧VBEを示す。VBE=VB⁻IE・RE ・・・・・・・・・・・・・・・・ ①VBE =VCC⁻IB・R ・・・・・・・・・・・・・・・・ ②VBE =VCC⁻IB・R⁻IE・RC ・・・・・・・・・・・・・・・・ ③上記の式と図の組合せとして,正しいものを次の(1)~(5)のうちから一つ選べ。 ①式 ②式 ③式
正解と解説
表示する
正解 3
図3 図1 図2
図1はRの一端が電源VCCに直接つながりエミッタが接地された固定バイアス回路で、VCCからRの電圧降下IB·Rを引いたものがVBEになるため②式が対応する。図2はRがコレクタ側(RCの下端)に接続された自己バイアス(コレクタ帰還)回路で、RCにはIC+IB=IEが流れるからVBE=VCC−IB·R−IE·RCとなり③式が対応する。図3はRとRBでVCCを分圧してベース電位VBを作り、エミッタにREを入れた電流帰還バイアス回路で、エミッタ電位がIE·REだけ持ち上がるためVBE=VB−IE·REとなり①式が対応する。
