電験三種 理論 2023年度 上期 問18(b)
22 / 22

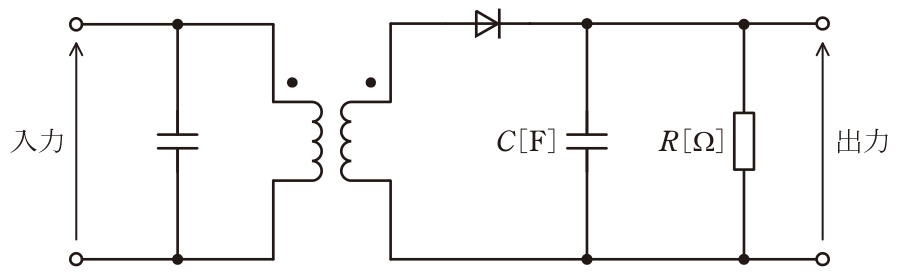

振幅変調について,次の(a)及び(b)の問に答えよ。 (b) 次の文章は,直線検波回路に関する記述である。振幅変調した変調波の電圧を,図2の復調回路に入力して復調したい。コンデンサC[F]と抵抗R[Ω]を並列接続した合成インピーダンスの両端電圧に求められることは,信号波の成分が (ア) ことと,搬送波の成分が (イ) ことである。そこで,合成インピーダンスの大きさは,信号波の周波数に対してほぼ抵抗R[Ω]となり,搬送波の周波数に対して十分に (ウ) なくてはならない。図2上記の記述中の空白箇所(ア)~(ウ)に当てはまる組合せとして,正しいものを次の(1)~(5)のうちから一つ選べ。(ア) (イ) (ウ)
正解と解説
表示する
正解 2
ある なくなる 小さく
図2はダイオードで変調波を整流し、コンデンサCと抵抗Rの並列回路で包絡線を取り出す直線検波(包絡線検波)回路である。復調出力として必要なのは信号波成分であり、搬送波成分は取り除かなければならないので、(ア)は「ある」、(イ)は「なくなる」となる。そのためにはCR並列回路のインピーダンスが、信号波の周波数に対してはほぼRで信号波電圧を生じ、搬送波の周波数に対しては十分に小さくなって搬送波成分を短絡・除去する必要がある。
