電験三種 理論 2023年度 上期 問18(a)
21 / 22

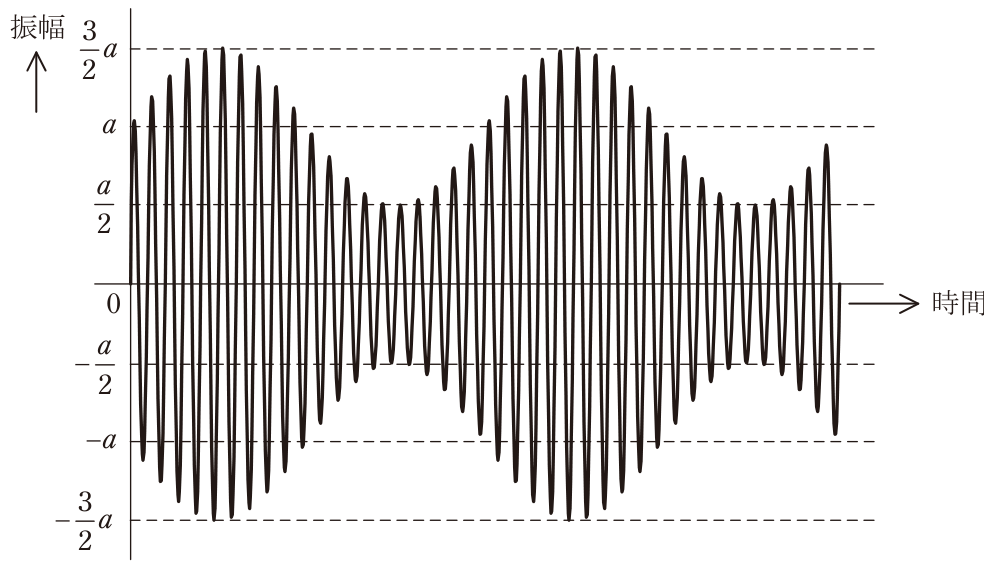

振幅変調について,次の(a)及び(b)の問に答えよ。 (a) 図1の波形は,正弦波である信号波によって搬送波の振幅を変化させて得られた変調波を表している。この変調波の変調度の値として,最も近いものを次の(1)~(5)のうちから一つ選べ。図1
正解と解説
表示する
正解 2
0.5
図1の変調波は包絡線の最大値が 3a/2、最小値が a/2 になっている。変調度は m = (最大振幅−最小振幅)/(最大振幅+最小振幅) で求められる。よって m = (3a/2 − a/2)/(3a/2 + a/2) = a/(2a) = 0.5 である。
