電験三種 理論 2023年度 下期 問18(a)
21 / 22

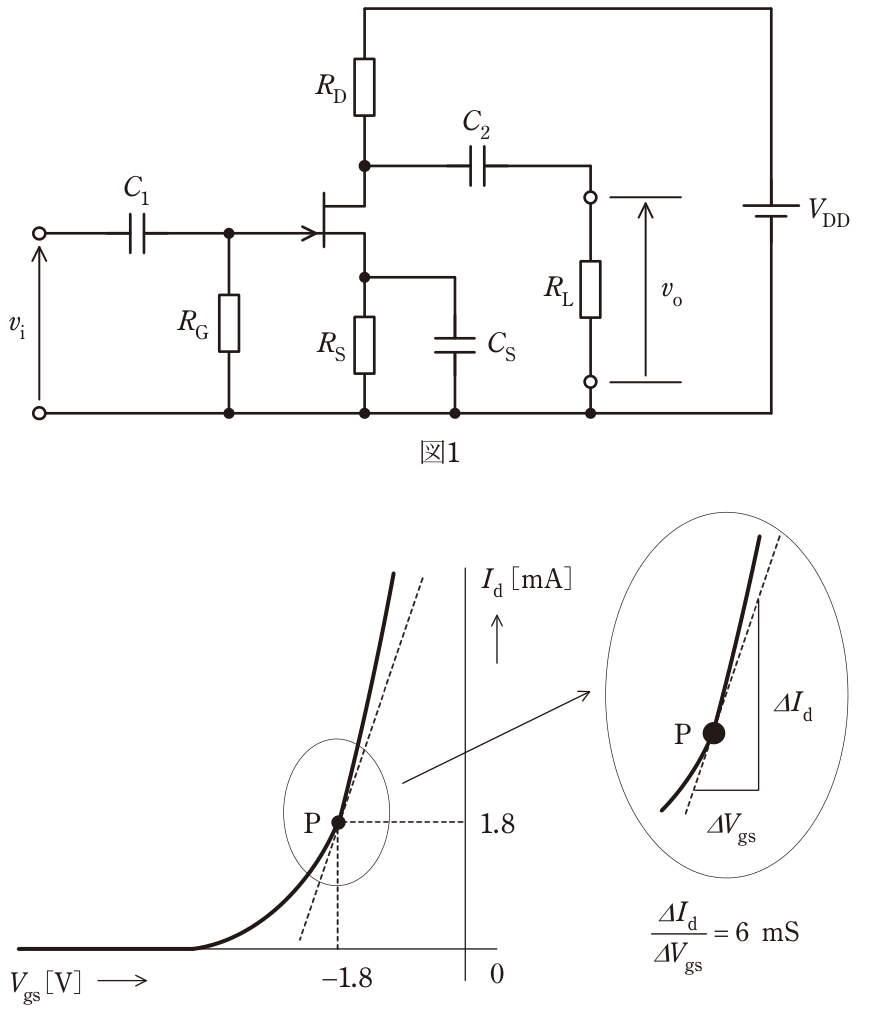

図1は,飽和領域で動作する接合形FETを用いた増幅回路を示し,図中のvi並びにvoはそれぞれ,入力と出力の小信号交流電圧[V]を表す。また,図2は,その増幅回路で使用するFETのゲート-ソース間電圧Vgs[V]に対するドレーン電流Id[mA]の特性を示している。抵抗RG=1MΩ,RD=5kΩ,RL=2.5kΩ,直流電源電圧VDD=20Vとするとき,次の(a)及び(b)の問に答えよ。図2 (a) FETの動作点が図2の点Pとなる抵抗RSの値[k]として,最も近いものを次の(1)~(5)のうちから一つ選べ。

正解と解説
表示する
正解 4
1
図2より動作点Pは Vgs=−1.8 V、Id=1.8 mA である。ゲートはR_Gを通して接地されておりゲート電流は流れないのでゲート電位は0 Vとなり、自己バイアス回路では Vgs=−Id·R_S が成り立つ。したがって R_S=1.8 V/1.8 mA=1 kΩ となる。
