電験三種 理論 2025年度 上期 問18(b)
22 / 22

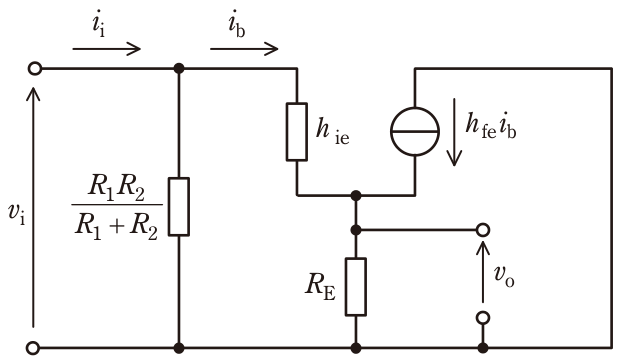

エミッタホロワ回路について,次の(a)及び(b)の問に答えよ。 (b) 図2は,エミッタホロワ回路の交流等価回路である。ただし,使用する周波数において図1の二つのコンデンサのインピーダンスが十分に小さい場合を考えている。ここで,hie=2.5kΩ,hfe=300であり,REは小問(a)で求めた値とする。入力インピーダンス-viの値[kΩ]として,最も近いものを次の(1)~(5)のiiうちから一つ選べ。ただし,viとiiはそれぞれ図2に示す入力電圧と入力電流である。図2
正解と解説
表示する
正解 1
2.0
エミッタホロワのベースから見た入力インピーダンスは hie+(1+hfe)RE=2.5+301×2.7≒815kΩ と非常に大きい。図2の交流等価回路ではこれにバイアス抵抗の並列合成 R1R2/(R1+R2)=3×6/9=2kΩ が並列に入る。両者の並列合成は 2×815/(2+815)≒2.0kΩ となり、入力インピーダンスはバイアス抵抗でほぼ決まる。
