電験三種 理論 2025年度 上期 問18(a)
21 / 22

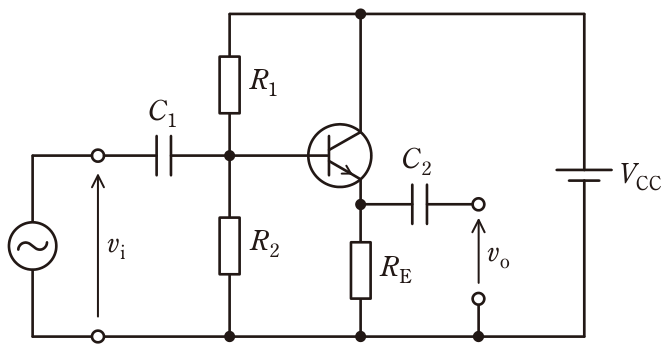

エミッタホロワ回路について,次の(a)及び(b)の問に答えよ。 (a) 図1の回路でVCC=9V,R1=3kΩ,R2=6kΩとする。動作点におけるエミッタ電流を2mAとしたい。抵抗REの値[kΩ]として,最も近いものを次の(1)~(5)のうちから一つ選べ。ただし,動作点において,ベース電流はR2を流れる直流電流より十分小さく無視できるものとし,ベース-エミッタ間電圧は0.7Vとする。図1
正解と解説
表示する
正解 3
2.7
ベース電流が無視できるので、ベース電位は分圧により VB=9×6/(3+6)=6V となる。ベース-エミッタ間電圧が0.7Vであるからエミッタ電位は VE=6-0.7=5.3V である。エミッタ電流を2mAとするには RE=5.3/(2×10^-3)=2.65kΩ となり、最も近いのは2.7kΩである。
