応用情報技術者 2010年 春期 問25

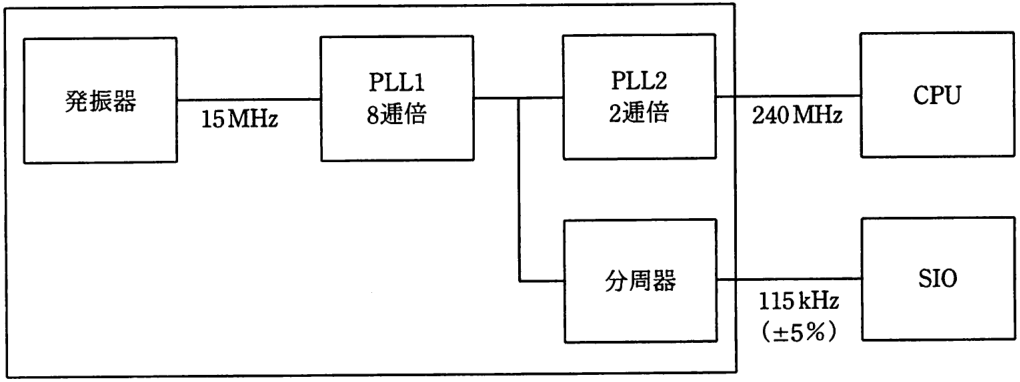

ワンチップマイコンにおける内部クロック発生器のブロック図を示す。15MHzの発 振器と、内部の PLL1,PLL2及び分周器の組合せでCPUに240MHz,シリアル通 (SIO)に115kHz のクロック号を供給する場合の分周器の値は幾らか。ここで、シ リアル通信のクロック精度は土5%以内に収まればよいものとする。 PLL1 PLL2 CPU 発振器 15MHZ 8逓倍 2逓倍 240MHZ 分周器 SIO 115kHz (土5%)

ア

1/24

イ

1/26 - 14 =

ウ

1/28

エ

1/210

正解と解説

表示する

正解 エ

1/210

CPUの240MHzは発振器15MHzをPLL1で8逓倍・PLL2で2逓倍して得ます。SIOには8逓倍後の120MHzを分周器で1/1024（1/2^10）すると約117kHzとなり、115kHz±5%の範囲に収まります。よって分周器の値は1/2^10のエが正解です。
