応用情報技術者 2014年 春期 問22
22 / 80

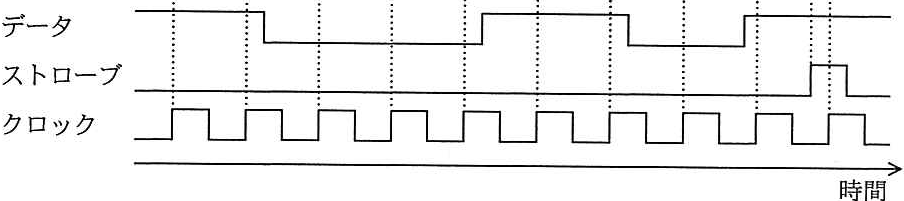

クロックの立上りエッジでデータを最下位ビットから取り込んで上位方向へシフト し、ストローブの立上りエッジで値を確定する 8ビットのシリアルスカパラレル出力 シフトレジスタがある。各宿号の波形を観測した結果が図のとおりであるとき、シフ トレジスタの値はどれか。ここで、数値は16進数で表記している。 データ ストローブ クロック 時間
正解と解説
表示する
正解 イ
8D
シリアル入力を最下位ビットから取り込み上位へシフトする8ビットレジスタで、クロック立上りごとのデータ波形を順に読み取ると、確定時の8ビット値が求まります。波形から得られる値は16進数で8Dとなり、正解はイです。
