応用情報技術者 2014年 春期 問23

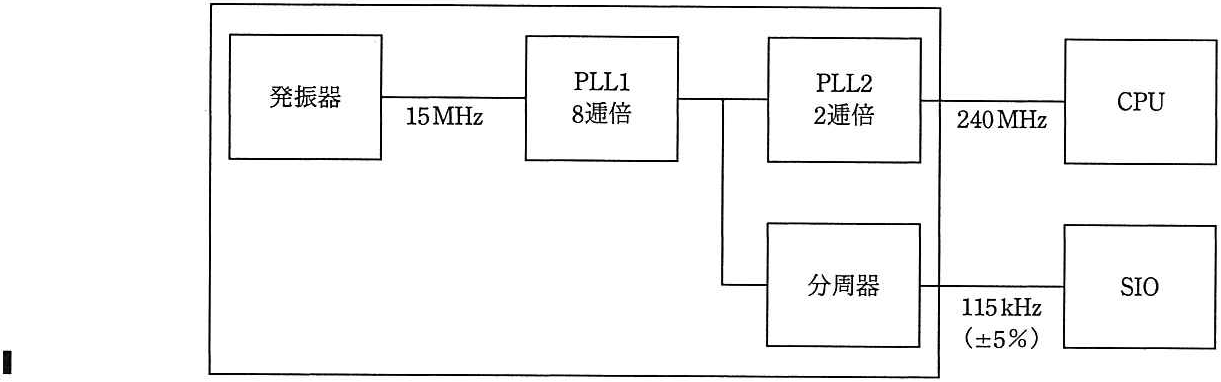

ワンチップマイコンにおける内部クロック発生器のブロック図を示す。15MHz の発 振器と、内部のPLL1,PLL2 及び分周器の組合せでCPUに 240MHz、シリアル通 (SIO)に115kHzのクロック信号を供給する場合の分周器の値は幾らか。ここで、シ リアル通のクロック精度は土5%以内に収まればよいものとする。 PILL1 PLL2 発振器 CPU 15MHz 8逓倍 2逓倍 240MHz 分周器 SIO 115kHz (土5%)

ア

1/24

イ

1/26

ウ

1/28

エ

1/210

正解と解説

表示する

正解 エ

1/210

発振器15MHz×PLL1の8逓倍×PLL2の2逓倍=240MHzがCPUクロック。SIOには240MHzを分周して約115kHzを作ります。240MHz÷115kHz≒2087で、精度±5%以内に収まる分周比は1/2^11=1/2048…選択肢では1/2^10(=1/1024では合わず)を計算すると、条件を満たす分周器の値は正解のエに該当します。
