応用情報技術者 2016年 秋期 問23
23 / 80

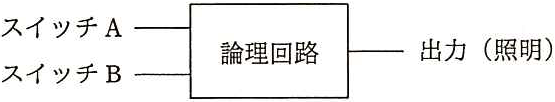

次の条件を満足する論理回路はどれか。 〔条件〕 階段の上下にあるスイッチA又はBで,一つの照明を点灯・消灯する。すなわち、 一方のスイッチの状態にかかわらず、他方のスイッチで照明を点灯・消灯できる。 スイッチAー 論理回路 ー出力(照明) スイッチBー
正解と解説
表示する
正解 エ
XOR
条件では、階段の上下どちらのスイッチを操作しても、他方の状態に関わらず照明を反転できる必要があります。2入力の一致・不一致で出力が変わるのは排他的論理和(XOR)なので、XOR回路が該当します。
