応用情報技術者 2017年 秋期 問21
21 / 80

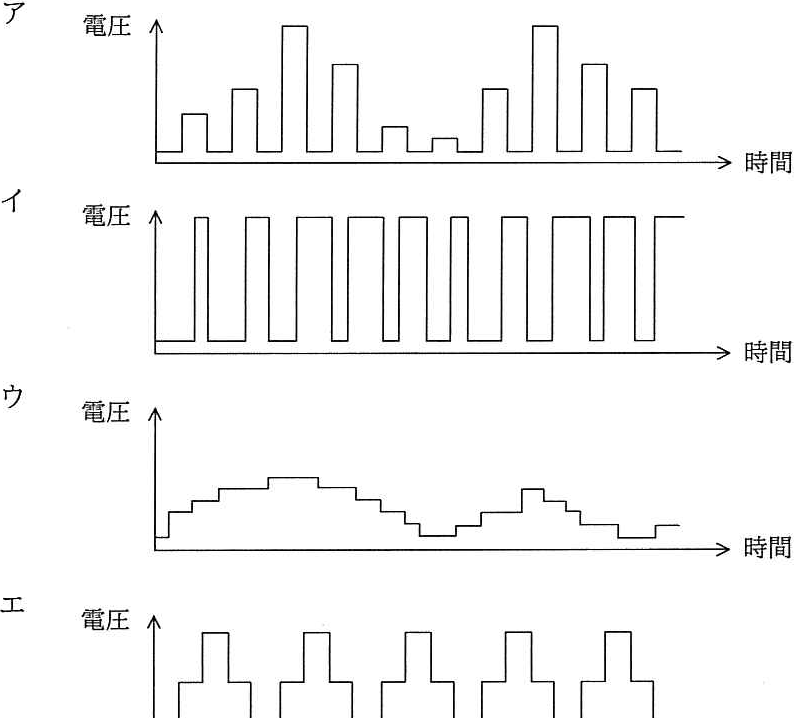

モータの速度制御などに PWM (Pulse Width Modulation)制が用いられる。 PWM の駆動波形を示したものはどれか。ここで,波形は制御回路のポート出力であ り,低域通過フィルタを通していないものとする。 7 winallaaalln.o
正解と解説
表示する
正解 イ
PWMは一定周期の中でパルスのオン時間(デューティ比)を変えて平均電圧を制御する方式で、幅の異なる矩形パルスが並ぶ駆動波形になります。連続的に変化する波形やパルスでない波形はPWMの出力波形ではありません。
