応用情報技術者 2019年 春期 問23
23 / 80

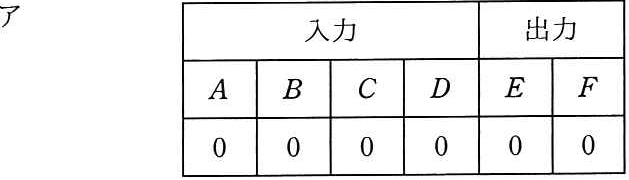

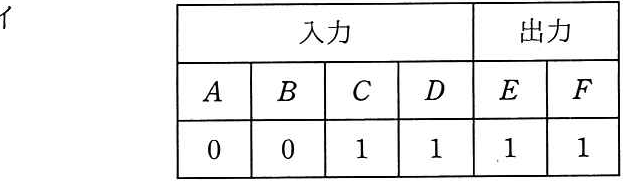

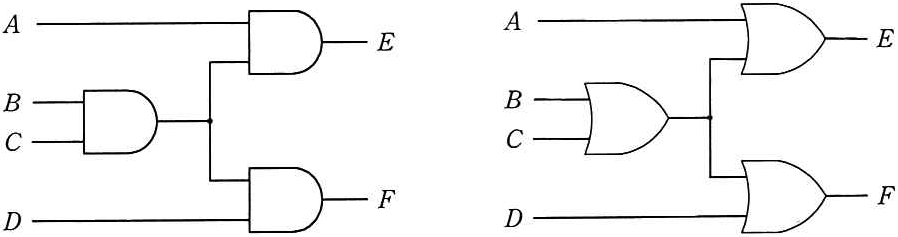

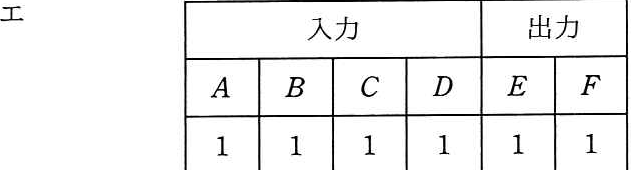

次の二つの回路の入力に値を与えたとき、表の入力 A,B,C,Dと出力E、Fの 組合せのうち、全ての素子が論理積素子で構成された左側の回路でだけ成立するも のはどれか。 A一 A- -E -E B- C -F -F D- D一
正解と解説
表示する

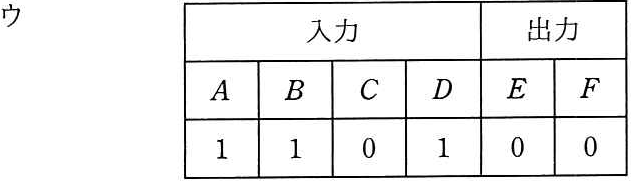

正解 ウ
出力 入力 18828。

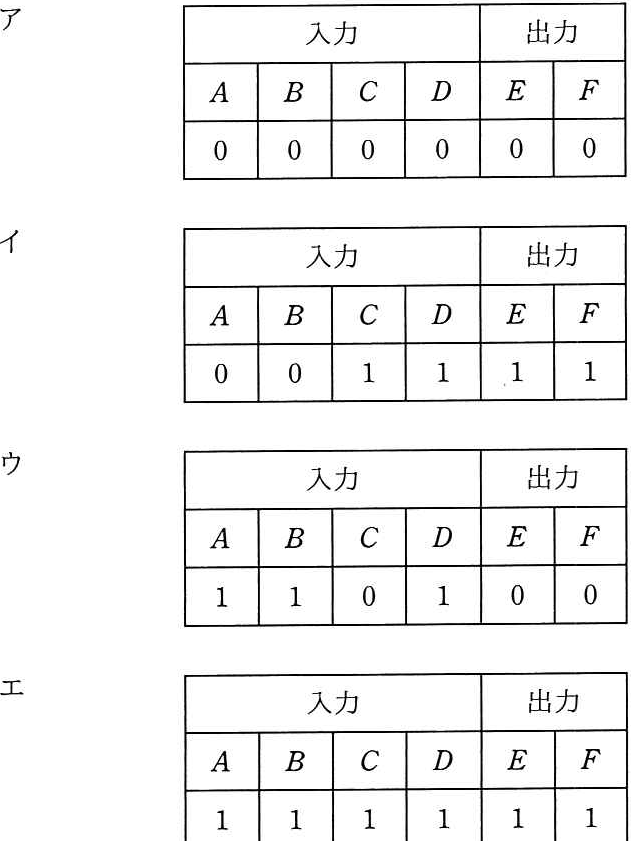

解答の図
この設問は図の二つの論理回路と真偽表の対応を問うものです。左側の回路は全素子が論理積(AND)で構成され,右側はそれと異なる素子を含みます。入力A〜Dと出力E,Fの組合せのうち,すべてAND素子の回路だけで成立し,右側回路では成立しない組合せがウで,これが正解です。AND回路特有の,入力がすべて1のときだけ出力が1になる関係に合致します。
