応用情報技術者 2021年 春期 問23

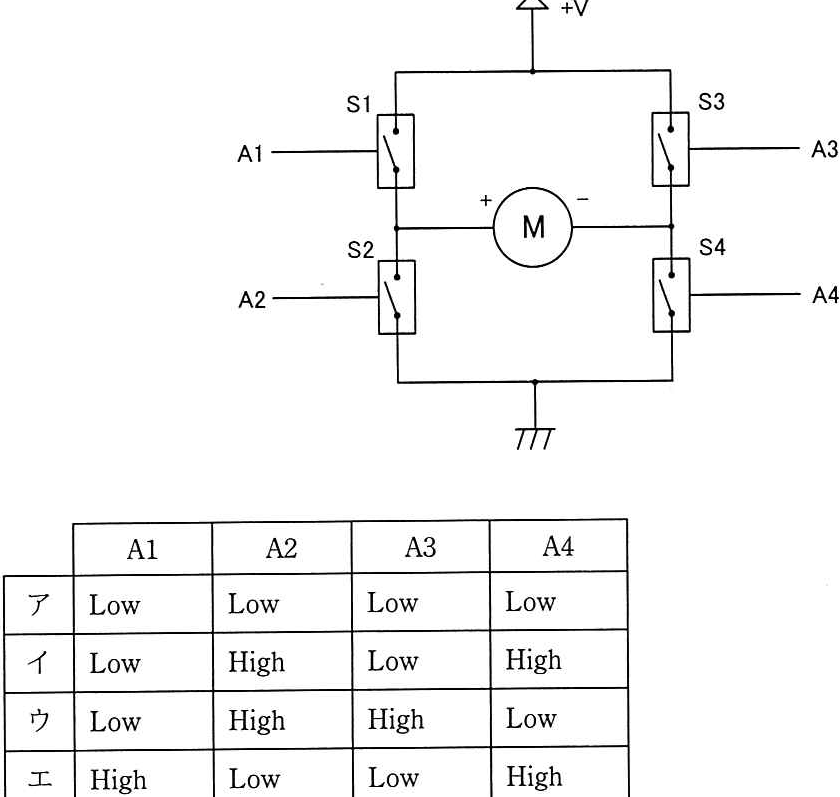

図はDC モータの正転逆転制御の動作原理を示す回路である。A1から A4の四つ の制御信号の組合せの中で、モータが逆転するものはどれか。ここで、モータの+ 端子から一端子に電流が流れるときモータは正転し、S1 から S4のそれぞれのスイ ッチ素子は、対応する A1からA4の制信号がそれぞれ High のとき導通するもの とする。 +V $3 s1. A1一 -A3 ) M $4 S2 A2一 - A4 A2 A3 A4 Al

ア

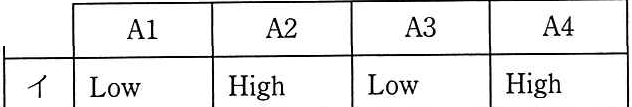

イ

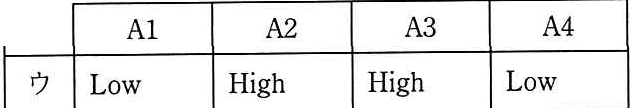

ウ

エ

正解と解説

表示する

正解 ウ

Hブリッジ回路では、対角に位置するスイッチの組を導通させることでモータに流れる電流の向きが決まります。正転時と逆の対角スイッチを導通させる制御信号の組合せが逆転となり、ウが正解です。
