応用情報技術者 2021年 春期 問29
29 / 80

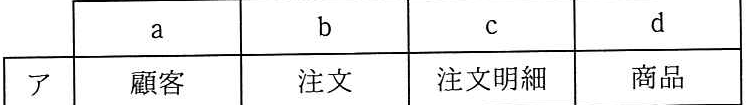

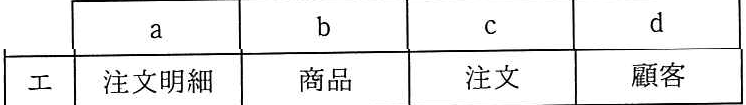

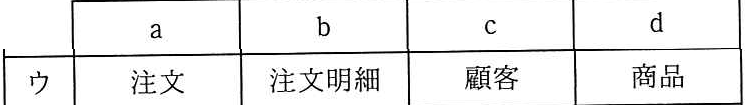

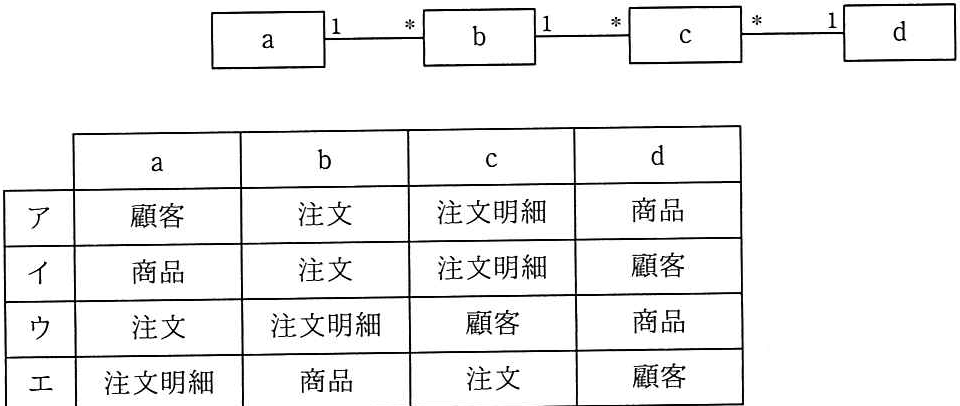

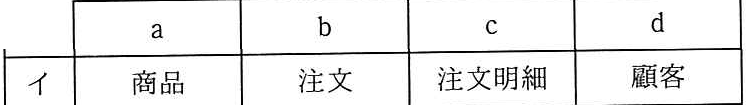

商品の注文を記録するクラス(顧客、商品,注文、注文明細)の構造を概念デー タモデルで表現する。a~dに入れるべきクラス名の組合せはどれか。ここで、顧客 は何度も注文を行い、一度に一つ以上の商品を注文でき、注文明細はそれぞれ 1種 類の商品に対応している。また、モデルの表記にはUMLを用いる。 b C d a b c d a 顧客 注文 注文明細 商品
正解と解説
表示する
正解 ア
注文 注文明細 顧客
顧客は複数の注文を持ち(顧客-注文)、1つの注文は複数の注文明細を持ち(注文-注文明細)、各注文明細は1つの商品に対応する(注文明細-商品)という階層になります。したがって並びは注文・注文明細・商品を含むアの組合せが正解です。
