応用情報技術者 2025年 秋期 問10
10 / 80

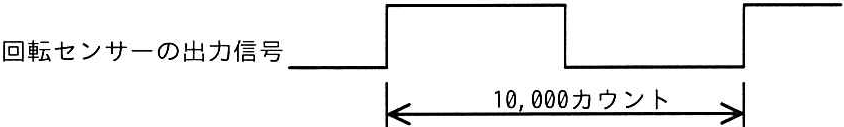

モーターの軸に装着された回転センサーから出力されるパルスの周期を、1MHzの クロック周波数でカウントアップするタイマーで計測したところ、10,000カウント であった。モーターの回転数は毎秒何回転か。ここで、回転センサーはモーターの軸 が1回転するごとに図のようなパルスを2回出力するものとする。 回転センサーの出力信号 K 10,000カウント →
正解と解説
表示する
正解 ア
50
1MHzのクロックでは1カウント=1マイクロ秒なので、10,000カウント=10ミリ秒がパルスの周期です。パルス周波数は1/0.01秒=100Hz。回転センサーは1回転で2パルス出すため、回転数は100÷2=毎秒50回転です。
