データベーススペシャリスト 2021年 秋期 問4
4 / 25

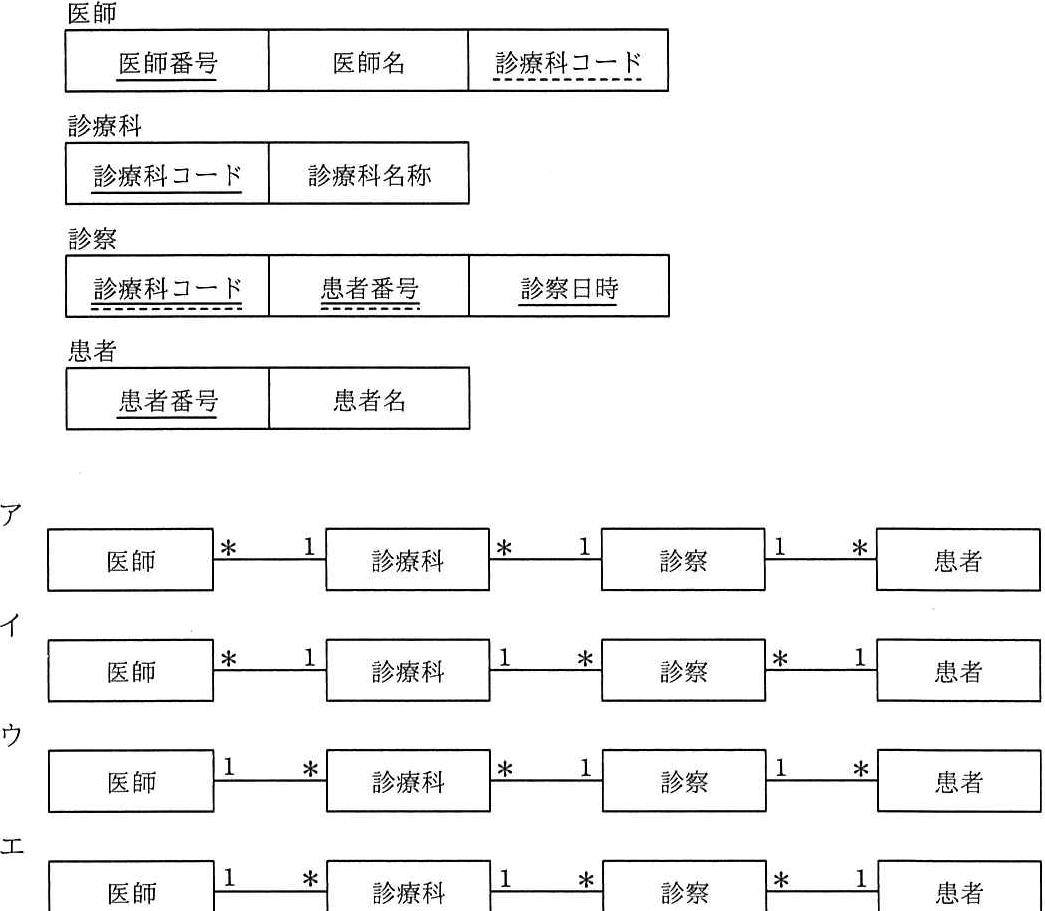

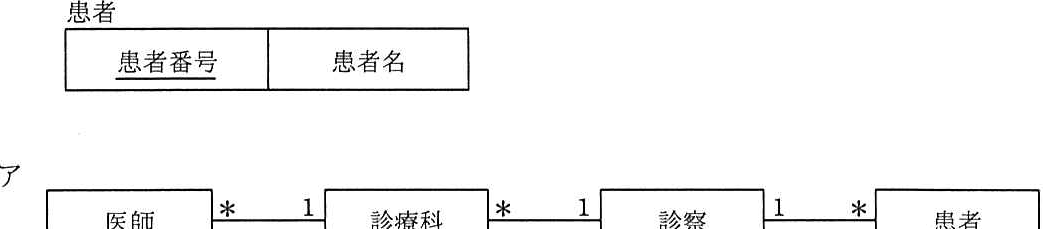

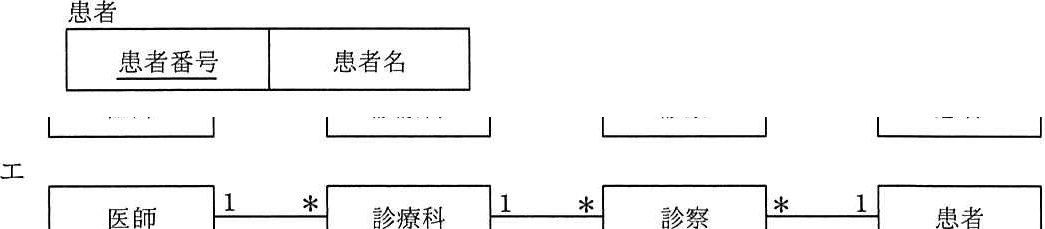

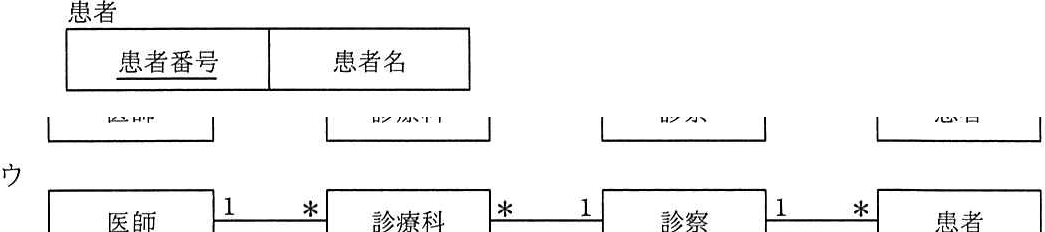

四つの表の関係を表すE-R 図として、適切なものはどれか。ここで、実線の下線 は主キーを、破線の下線は外部キーを表す。 医師 医師名 医師番号 診療科コード 診療科 診療科コード 診療科名称 診察 診療科コード 患者番号 診察日時 患者 患者番号 患者名
正解と解説
表示する

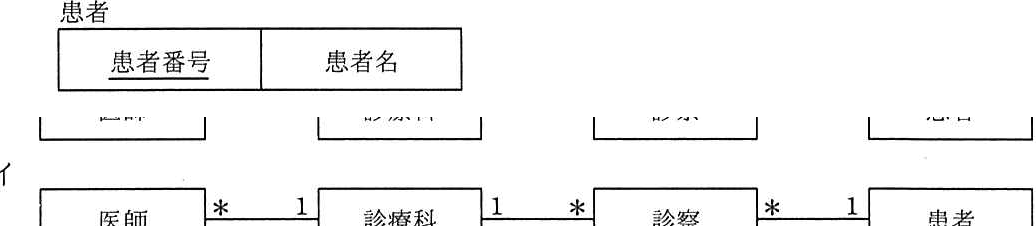

正解 イ
医師 * * * 診療科 診察 患者
医師は一つの診療科に属し(多対1)、診察は患者と診療科を結ぶ関連表として外部キーで両者を参照する構造になります。各表の多重度の向きが正しく表現されたイが正解です。
