データベーススペシャリスト 2025年 秋期 問3
3 / 25

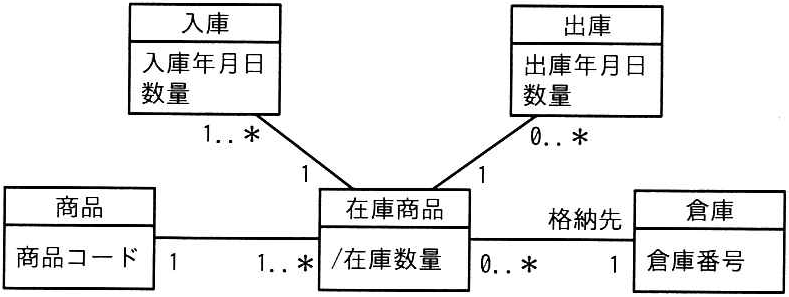

UMLを用いて表した商品と倉庫のデータモデルに関する記述のうち、適切なものは どれか。ここで、商品の倉庫間の移動はないものとする。 入庫 出庫 入庫年月日 出庫年月日 数量 数量 1..* o..* レ 商品 在庫商品 倉庫 格納先 商品コード :/在庫数量 倉庫番号 1. * 0..*
正解と解説
表示する
正解 ア
1種類の商品を二つの倉庫に初めて入庫すると、“在庫商品”データが2件追加 される。
商品と倉庫の関係で、1種類の商品を2つの倉庫に初めて入庫すると、倉庫ごとに在庫商品(在庫)が生じるため在庫商品データが2件追加されます。よってアが正解。図では在庫商品が商品と倉庫の関連を表す交差エンティティとなっています。イは商品ごとに入庫記録が生じるため2件になり誤り、ウ・エも多重度の解釈上成り立ちません。
