エンベデッドシステムスペシャリスト 2017年 春期 問12

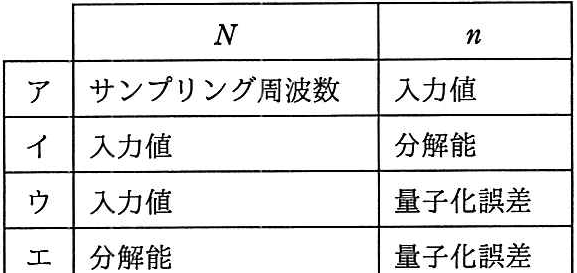

マイコンに内蔵された DIA コンバータの出力電圧Vouは、次の式で表される。 Vow=(N/2) XVref N,nの組合せとして、適切なものはどれか。ここで、Vrgは基準電圧とする。 N サンプリング周波数 入力値

ア

イ

ウ

エ

正解と解説

表示する

正解 イ

Vout=(N/2ⁿ)×Vrefの式で、Nはディジタル入力値、2ⁿのnは分解能(ビット数)を表す。よってN=入力値、n=分解能の組合せが正しく(イ)が正解。サンプリング周波数や量子化誤差はこの式のN・nには当たらない。
