エンベデッドシステムスペシャリスト 2021年 秋期 問12
12 / 25

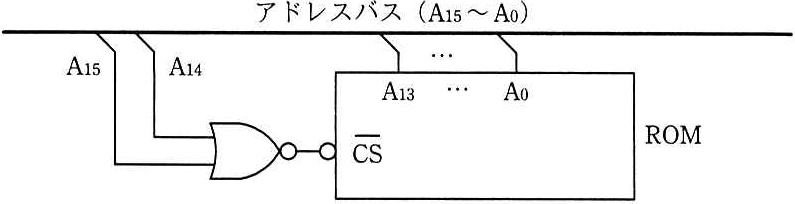

プログラムと定数を ROM から読み出すために、アドレスバスとチップセレクト 号(CS)を図のように接続した。アドレスバスはAOがLSBである。このROMに アクセスできるメモリアドレスの範囲はどれか。ここで、解答群の数値は 16進数で 表記してある。 アドレスバス(A15~Ao) A15 A14 .. A13 Ao Docas ROM
正解と解説
表示する
正解 ウ
4000 ~FFFF
チップセレクトの接続から、上位アドレスビットの条件でROMが選択される範囲を読み取る問題です。接続条件よりアクセス可能なアドレス範囲は4000～FFFFとなりウが正解です。
