エンベデッドシステムスペシャリスト 2022年 秋期 問14
14 / 25

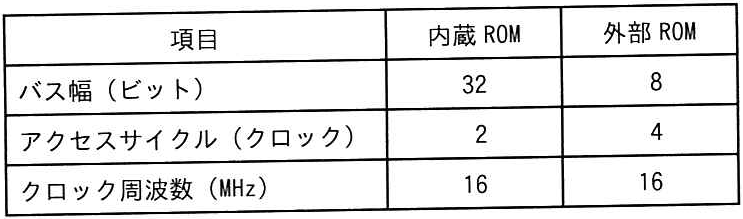

内蔵ROM又は外部 ROMに置いたプログラムを実行できるMPUがある。このMPUのバ ス幅,アクセスサイクル、クロック周波数の仕様を表に示す。このMPUで、外部 ROM に置かれたある命令を実行したところ、処理時間は1マイクロ秒だった。同じ命令を 内蔵ROMに置いて処理した場合,処理時間は何ナノ秒か。ここで、この命令はバスア クセス時間内に実行が完了し、命令は4バイトバウンダリで配置されているものとす る。 内蔵 ROM 外部 ROM 項目 バス幅(ビット) アクセスサイクル(クロック) クロック周波数(MHz)
正解と解説
表示する
正解 イ
125
外部ROMはバス幅が狭くアクセスサイクルが多いため遅い。内蔵ROMはバス幅が広くアクセスサイクルが少ないため、同じ命令の処理時間は短縮され125ナノ秒となる(正解)。
