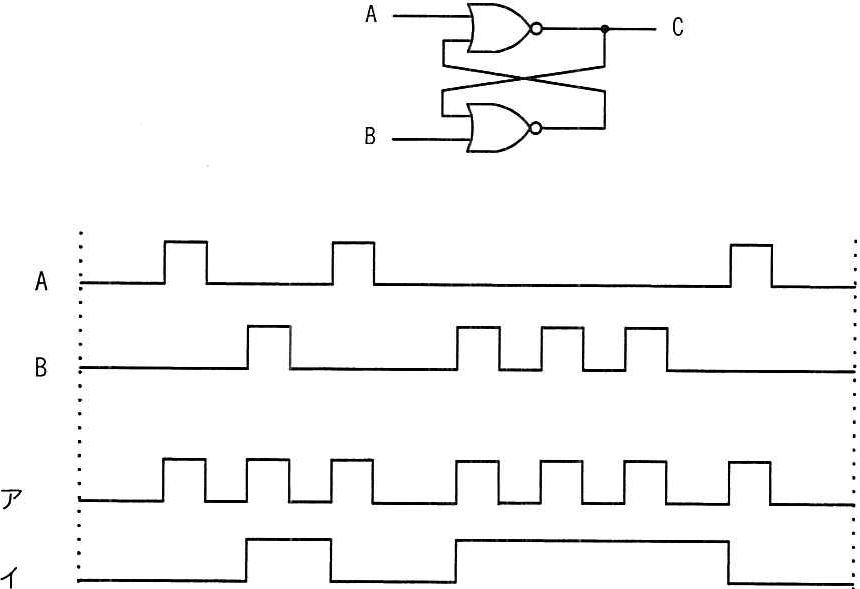

次の論理回路の入力 A,Bに図のように号を与えたときのGの出力波形はどれか。
ここで、Cの初期値はLowとする。
A
-C
B
A
JL
B
この問題の選択肢は上の図に示されています。図の中の記号から選んでください。
正解と解説
正解 イ
A,Bを入力とする論理回路にフィードバック(初期値Low)を伴う波形を与えたとき、各時点の論理を追うと選択肢1の出力波形が得られる(正解)。回路の状態遷移を時系列に沿って評価する。
