エンベデッドシステムスペシャリスト 2023年 秋期 問19
19 / 25

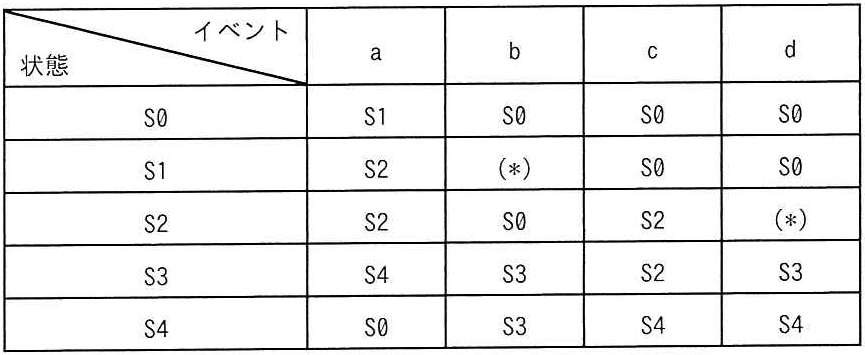

表の状態遷移に従って動作する組込みシステムがある。最初の状態が SOの場合に、 a → b→c→d→aの順序でイベントが発生すると、最後の状態がS4になる。 表の(*)には同じ状態が入るが、その状態名はどれか。
正解と解説
表示する
正解 ウ
53
状態遷移表に従いS0からa→b→c→dの順にイベントを与えると最後がS4になる条件から、表中の(*)に共通して入る状態を逆算します。遷移をたどると(*)にはS2が入り、これが正解です。
