基本情報技術者 2009年 春期 問51

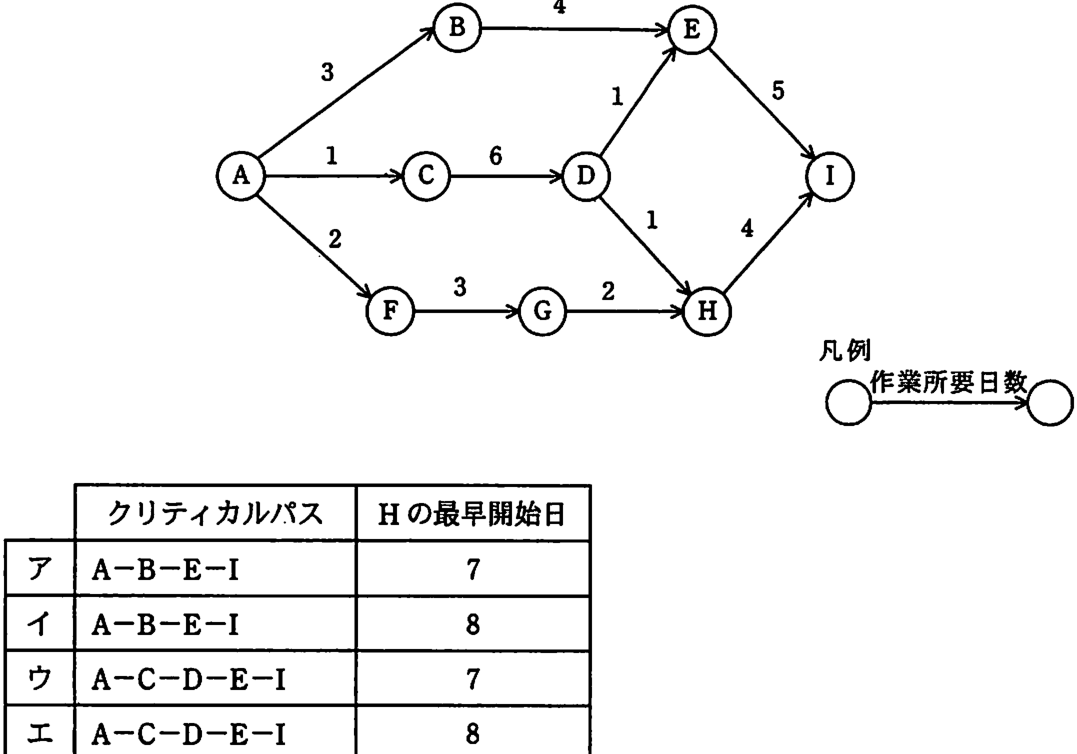

アローダイアグラムのクリティカルパスと、Hの最早開始日の適切な組合せはどれ か。ここで、矢線の数字は作業所要日数を示し、Aの作業開始時を0日とする。 B →C →1 ≥G 凡例 作業所要日数 クリティカルパス Hの最早開始日

ア

イ

ウ

エ

正解と解説

表示する

正解 エ

クリティカルパスは、作業所要日数の合計が最も長い経路で、全体の所要期間を決めます。この図ではA-C-D-E-Iが最長経路であり、Hの最早開始日もそれに従って決まります。
