基本情報技術者 2012年 春期 問52
52 / 80

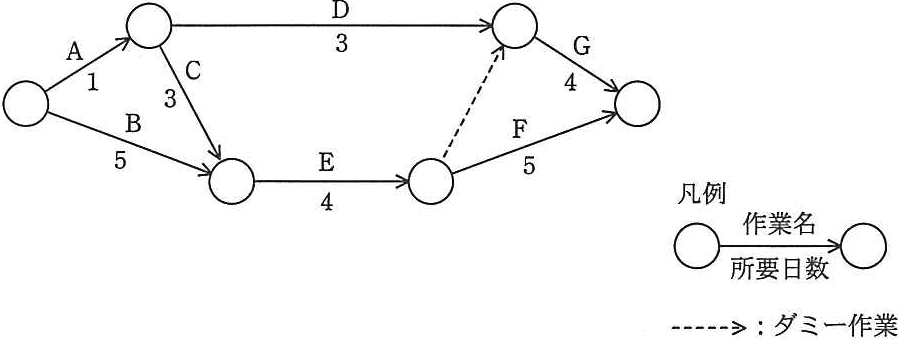

プロジェクトのタイムマネジメントのために次のアローダイアグラムを作成した。 クリティカルパスはどれか。 D B F E 凡例 作業名 4O 所要日数 ...-->:ダミー作業
正解と解説
表示する
正解 ウ
B→E→F
アローダイアグラム（PERT図）のクリティカルパスは、開始から終了までの経路のうち所要日数の合計が最大となる経路であり、この工程全体の最短完了期間を決める。設問の図ではB→E→Fの経路が最長となり、正解となる。ダミー作業は所要日数0で作業順序の制約のみを表す。クリティカルパス上の作業が遅延すると全体が遅延する。
