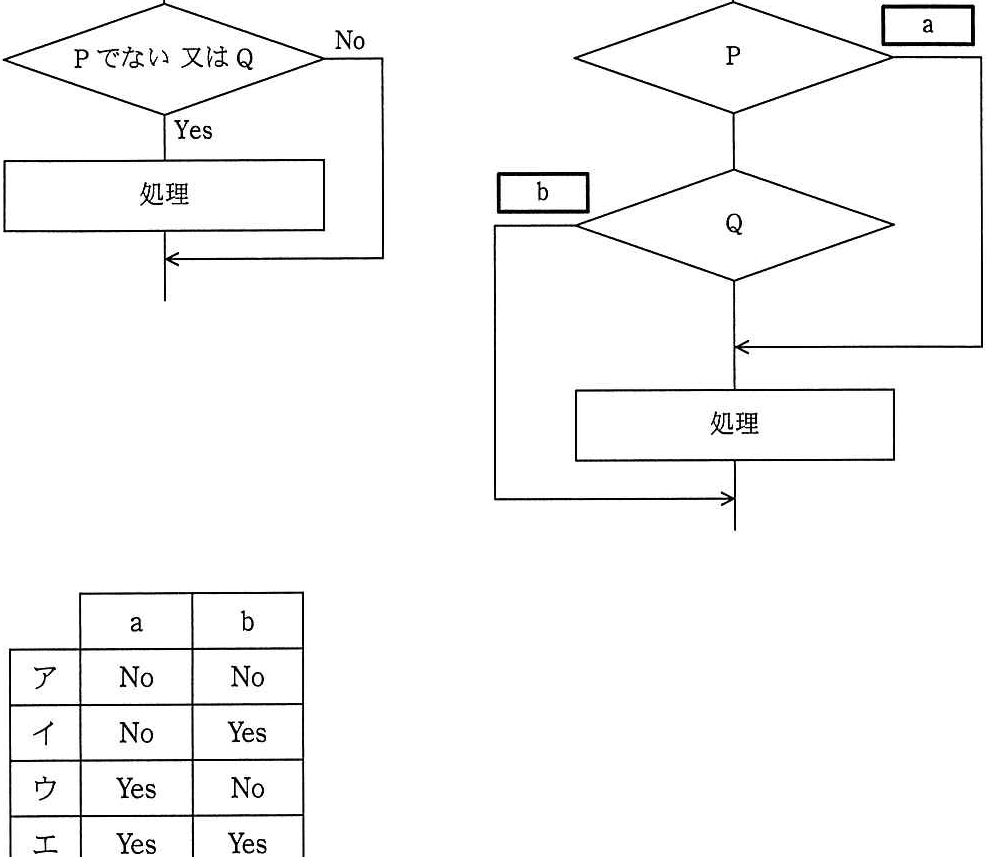

右の流れ図が左の流れ図と同じ動作をするために,a,bに入るYesとNo の組合せ
はどれか。
a
No
Pでない又はQ
P
Yes
処理
b
←
処理
a
b
No
正解と解説
正解 ア
「Pでない又はQ」の否定は、ド・モルガンの法則より「PかつQでない」。左右の流れ図を同じ動作にするには分岐のYes/Noを対応させる必要があり、条件に対してa,bともにNoとする組合せが両者を一致させる。
