基本情報技術者 2016年 秋期 問21
21 / 80

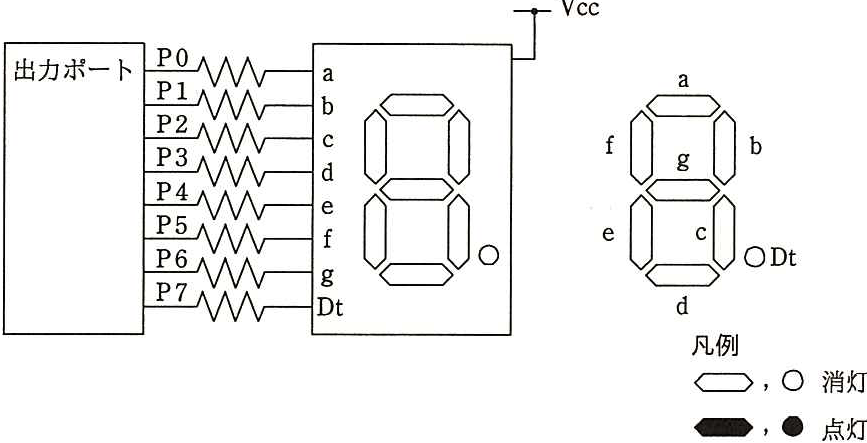

アノードコモン型7セグメントLEDの点灯回路で,出力ポートに 16進数で 92を 出力したときの表示状態はどれか。ここで、P7を最上位ビット(MSB),POを最下 位ビット(LSB)とし、ポートの出力が0のときLEDは点灯する。 Vcc POM 出力ポート a PIMM b PM C f b P3M P4M P5M f e POW \ODt g PIN Dt d 凡例 ←,〇消灯 ・,●点灯
正解と解説
表示する
正解 ウ
アノードコモン型では出力ポートのビットが0のセグメントが点灯します。16進92は2進で10010010であり、値が0のビット位置に対応するセグメントだけが点灯します。その点灯パターンの組合せが選択肢ウの表示に一致します。点灯と消灯の対応を取り違えた他の選択肢は不適切です。
