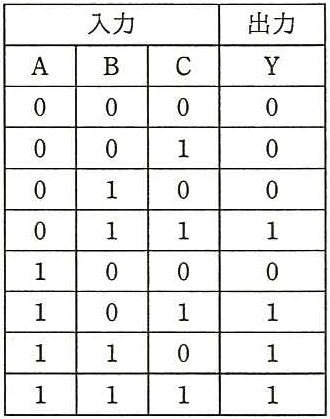

真理値表に示す3入力多数決回路はどれか。
入力
出力
A
B
C
Y
1|1|1|1
この問題の選択肢は上の図に示されています。図の中の記号から選んでください。
正解と解説
正解 ア
3入力多数決回路は3入力のうち2つ以上が1のとき出力が1になり、論理式はY=A・B+B・C+C・Aで表せます。この論理を実現する回路図が選択肢アです。他の回路はこの真理値表と一致しません。
