図に示す,1桁の2進数と」を加算して、2(和の1桁目)及びc(桁上げ)を
出力する半加算器において、AとBの素子の組合せとして、適切なものはどれか。
A
- z(和の1桁目)
y
B
c(桁上げ)

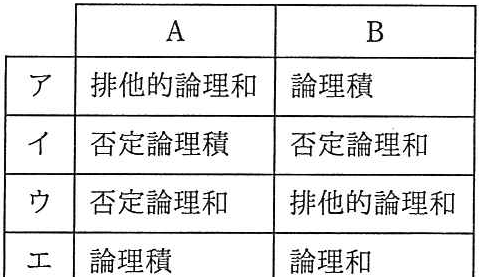

A
B
排他的論理和
論理積
正解と解説
正解 ア
半加算器では和の桁(z)は入力の排他的論理和、桁上げ(c)は論理積で求まる。よってAが排他的論理和、Bが論理積の組合せが正解(ア)。
