ネットワークスペシャリスト 2013年 秋期 問4

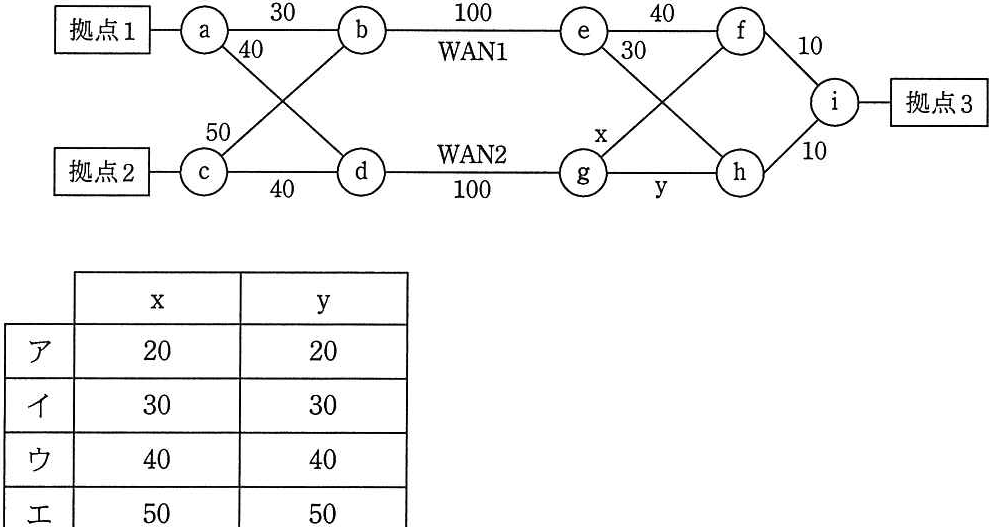

図は、OSPF を使用するルータa~」のネットワーク構成を示す。拠点1と拠点3の 間の通言は WAN1を、拠点2と拠点3の間の通はWAN2を通過するようにしたい。 xとyに設定するコストとして、適切な組合せはどれか。ここで、図中の数字は OSPF コストを示す。 拠点1 WAN1 拠点3 X WAN2 拠点2 (g y x y

ア

イ

ウ

エ

正解と解説

表示する

正解 イ

OSPFは各リンクのコストの合計が最小になる経路を選びます。拠点1-3間がWAN1、拠点2-3間がWAN2を通るように、xとyのコストを、各拠点からの合計コストが目的の経路側で小さくなるよう設定した組合せが正解です。
