プロジェクトマネージャ 2022年 秋期 問9
9 / 25

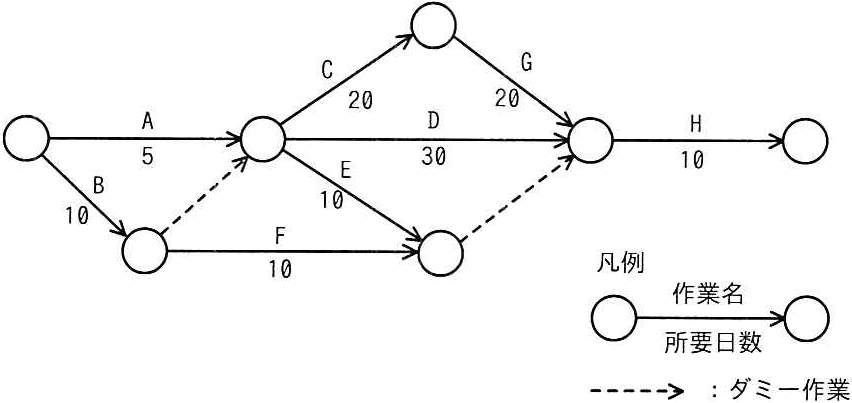

図のアローダイアグラムから読み取れることとして、適切なものはどれか。ここで, プロジェクトの開始日を1日目とする。 G D H 凡例 作業名 〇所製日数・〇 -----> :ダミー作業
正解と解説
表示する
正解 ウ
作業Eの総余裕時間は30日である。
アローダイアグラムを分析すると、作業Eの総余裕時間(トータルフロート)が30日であることが読み取れる(正解)。他の作業の最早開始日やクリティカルパス上か否かの記述は図と一致しない。
