システムアーキテクト 2009年 秋期 問2
2 / 25

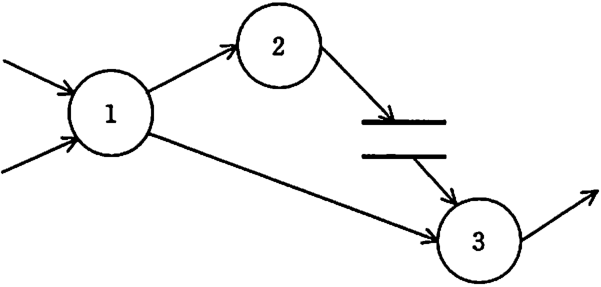

図は、階層化されたDFDにおける、あるレベルのDFDの一部である。プロセス 1 を子プロセスに分割して詳細化したDFD のうち、適切なものはどれか。ここで、プロ セス1の子プロセスは、プロセス1-1,1-2及び1-3と表す。
正解と解説
表示する
正解 イ
階層化DFDでは、あるプロセスを子プロセスに分割して詳細化しても、上位DFDとの間で入出力データフローが一致していなければなりません（バランス）。親プロセス1に出入りするデータフローが子プロセス群でも保存されている図が適切です。
