問49
49 / 50

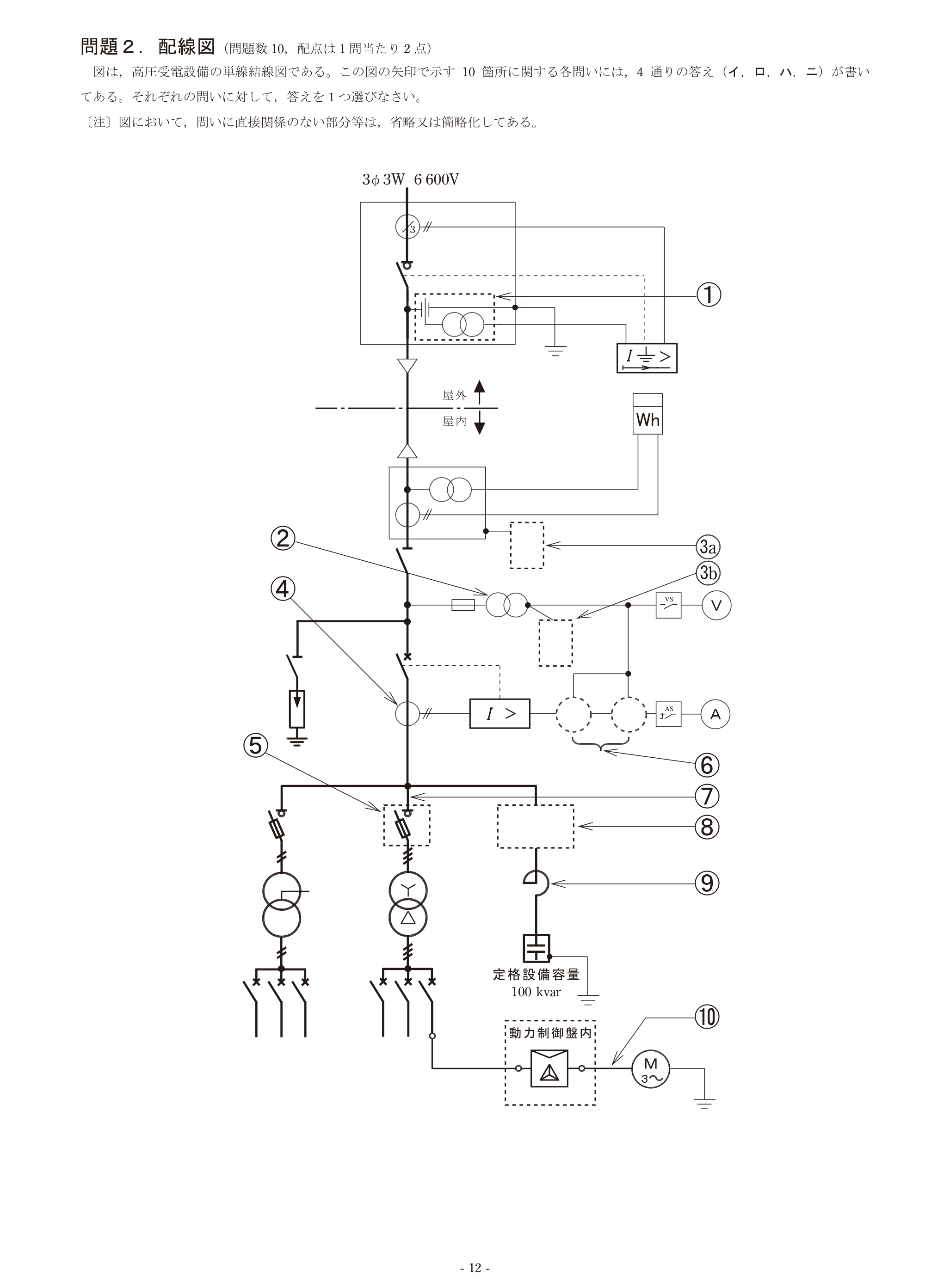

⑨で示す機器の役割として,誤っているものは。
コンデンサ回路の突入電流を抑制する。
コンデンサの残留電荷を放電する。
電圧波形のひずみを改善する。
第5調波等の高調波障害の拡大を防止する。
⑨はコンデンサと直列に接続された直列リアクトルである。直列リアクトルは投入時の突入電流を抑制し、第5調波などの高調波電流の拡大を防いで電圧波形のひずみを改善する。コンデンサの残留電荷を放電するのは放電コイル(放電抵抗)の役割なので、ロが誤りである。
