第一種電気工事士 (学科) 2025年度 下期 問41

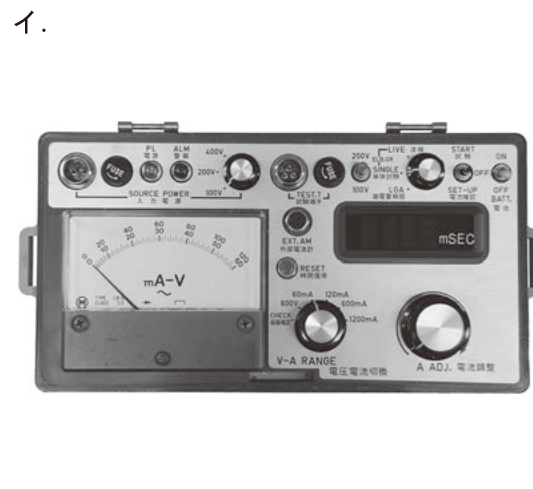

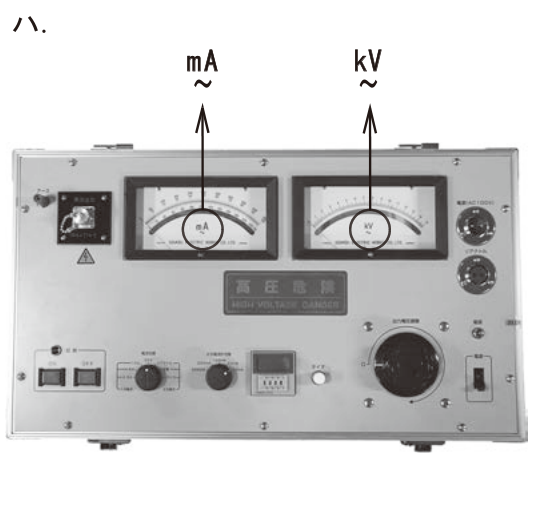

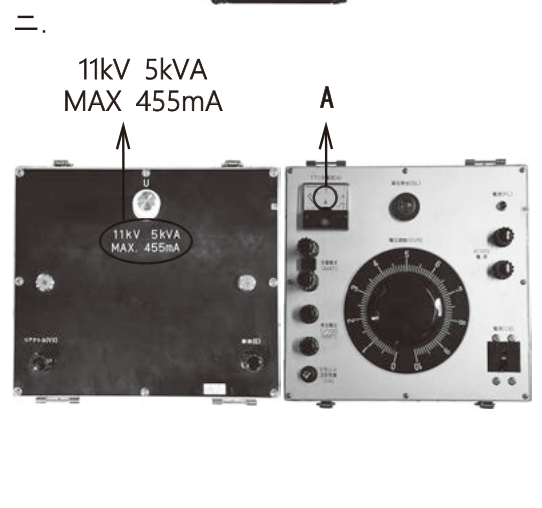

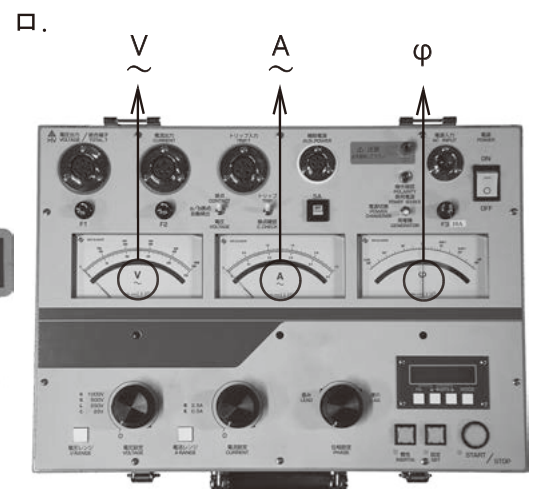

図の(1)は零相変流器と零相電圧検出装置から入力を受ける地絡方向継電器である。地絡方向継電器は零相電流と零相電圧の大きさに加えて両者の位相関係で動作するため、動作特性試験には電圧・電流とその位相角を任意に設定できる試験装置が必要である。写真ロは電圧計、電流計、位相計を備えた継電器試験装置でこれに適合し、イは電流と動作時間のみを扱う過電流継電器試験装置、ハとニは絶縁耐力試験装置である。
