第一種電気工事士 (学科) 2025年度 下期 問42
42 / 50
②で示す部分の施工で使用しないものは。
正解と解説
表示する
正解 ロ

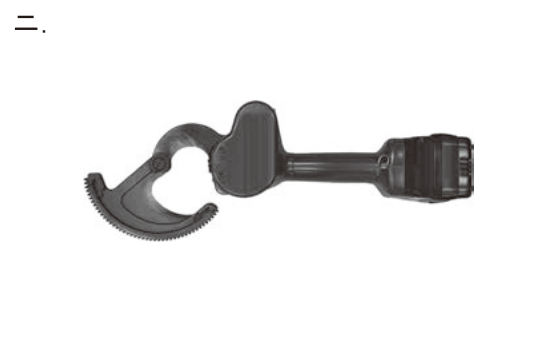

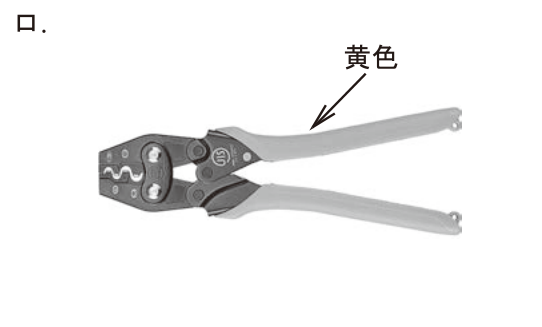

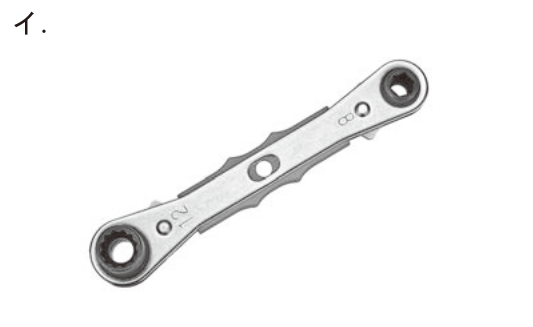

図の(2)は高圧ケーブルの終端接続部(ケーブルヘッド)を施工する部分である。写真ロは黄色のグリップで示されるリングスリーブ用の手動圧着工具で、低圧のVVF電線の接続に用いるものであり、高圧ケーブルの終端接続部の施工には使用しない。イのラチェットレンチによる端子締付け、ハのゴムストレスコーン形終端部品、ニのケーブルカッタはいずれも施工に使用する。
