第一種電気工事士 (学科) 2025年度 下期 問49

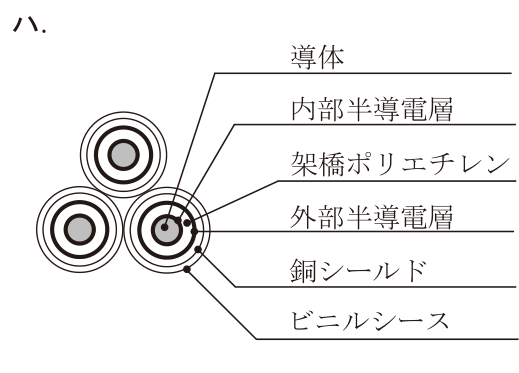

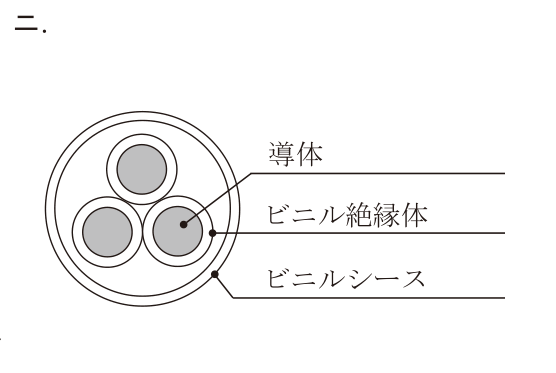

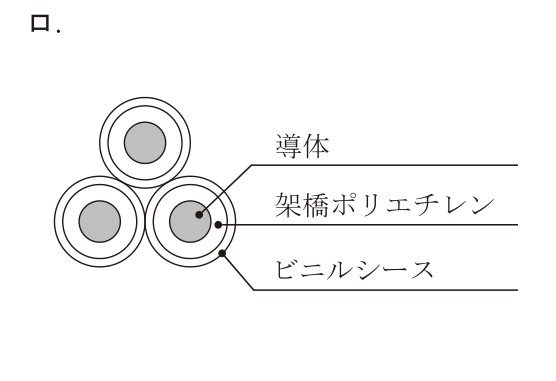

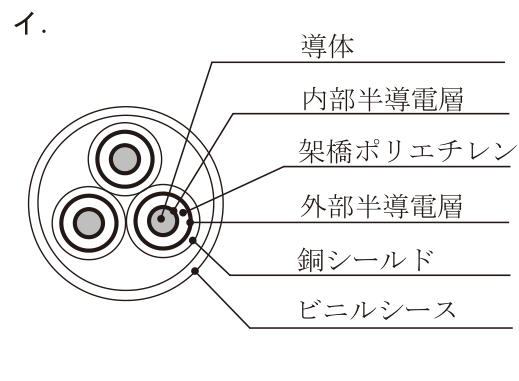

⑨は変圧器の二次側(低圧側)から動力制御盤を経て三相電動機に至る部分なので、ここで使う CVT ケーブルは低圧用である。低圧の CVT は、導体を架橋ポリエチレンで絶縁しビニルシースを施した単心ケーブル3本をより合わせたトリプレックス形であり、内部・外部半導電層や銅シールドはもたない。半導電層と銅シールドをもつものは高圧用の CV・CVT、ビニル絶縁の3心を1つのシースに収めたものは VVR であって CVT ではない。
