第二種電気工事士 (学科) 2024年度 上期 問41
41 / 50

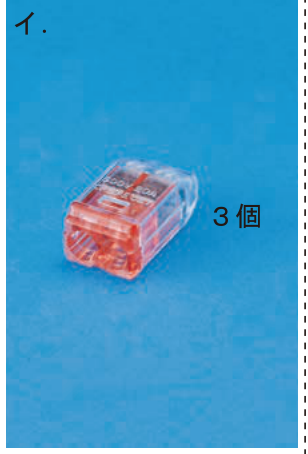

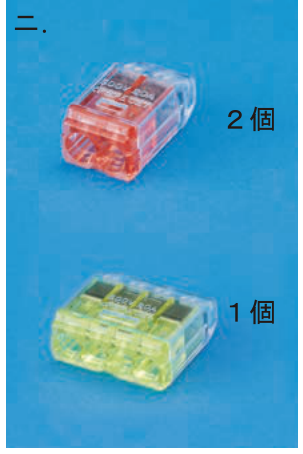

⑪で示すボックス内の接続をすべて差込形コネクタとする場合,使用する差込形コネクタの種類と最少個数の組合せで,正しいものは。
正解と解説
表示する

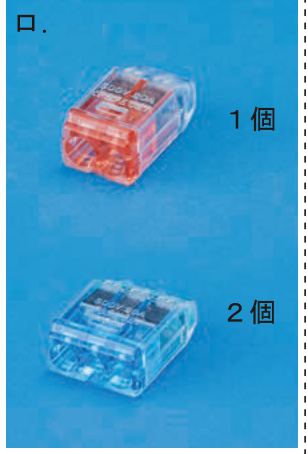

正解 ロ
⑪のボックスには、電源側のVVF2.0、点滅器カへのVVF1.6、照明器具カへのVVF1.6、コンセントへのVVF2.0の4本(いずれも2心)が入る。接続は、非接地側電線(電源・点滅器・コンセント)の3本、接地側電線(電源・照明器具・コンセント)の3本、点滅器の戻り線と照明器具へ行く線の2本の3組になる。したがって差込形コネクタは3本用2個と2本用1個が最少である。
