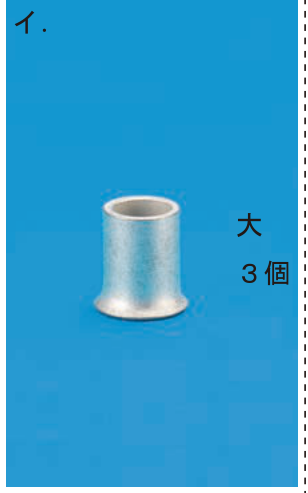

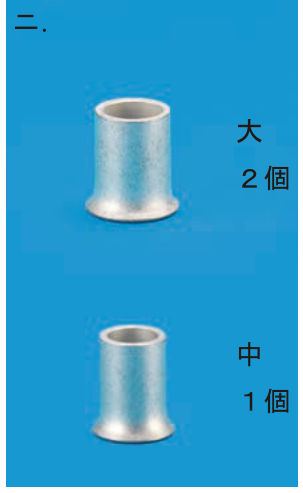

⑱で示すボックス内の接続をすべて圧着接続とする場合,使用するリングスリーブの種類と最少個数の組合せで,正しいものは。ただし,接地線の配線も含まれるものとする。
正解と解説

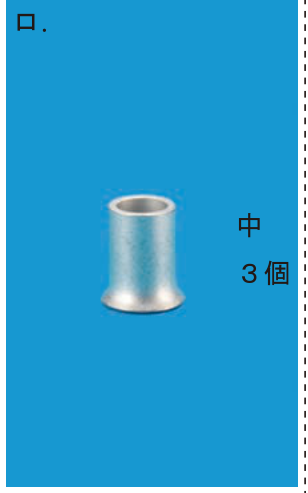

正解 ロ
⑱のボックスには3心のVVF2.0が3本入り、同じ役目の心線どうしを3本ずつ3組に接続することになる。直径2.0 mm(3.5 mm²)の電線3本の圧着接続には中形のリングスリーブを用いるので、中スリーブが3個必要である。
