配線図
5月
第二種電気工事士 (学科) 2024年度 上期 問49
49 / 50

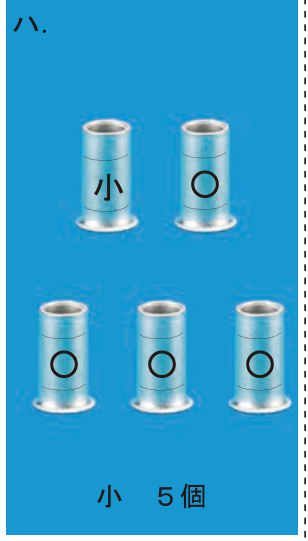

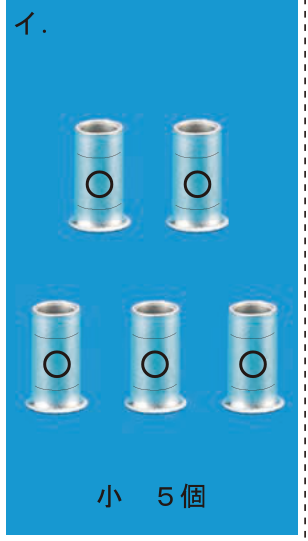

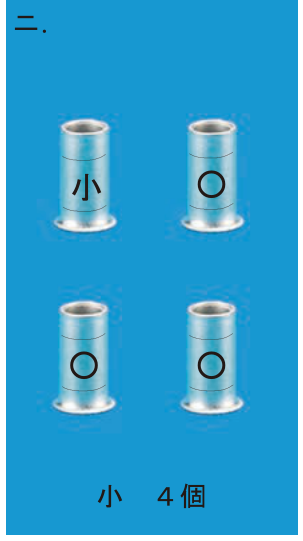

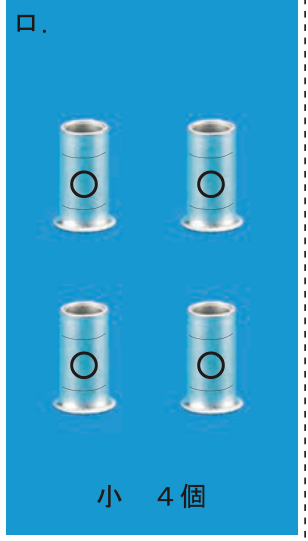

⑲で示すボックス内の接続をリングスリーブで圧着接続した場合のリングスリーブの種類,個数及び圧着接続後の刻印との組合せで,正しいものは。ただし,使用する電線はすべてVVF1.6とする。また,写真に示すリングスリーブ中央の〇,小は刻印を表す。
正解と解説
表示する
正解 イ
⑲のボックスには、電源(ⓑ回路)の2心、2個の3路スイッチへ行く3心が2本、照明器具アへの2心が入り、合計10本となる。接続は、電源の非接地側と一方の3路スイッチの0端子、3路スイッチどうしの1端子と3端子、もう一方の3路スイッチの0端子と照明器具、電源の接地側と照明器具の5組で、いずれも1.6 mm 2本ずつである。したがって小スリーブ5個、刻印はすべて○となる。
