第二種電気工事士 (学科) 2026年度 上期 問41
41 / 50

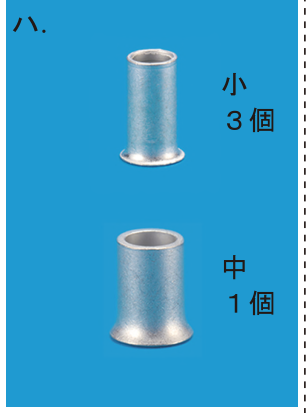

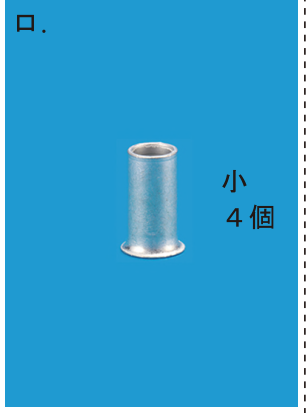

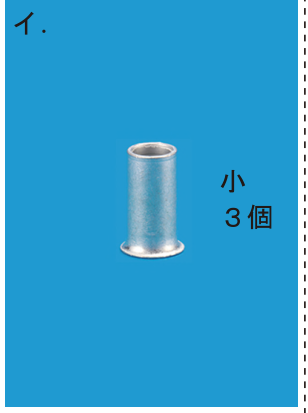

⑪で示すボックス内の接続をすべて圧着接続とする場合,使用するリングスリーブの種類と最少個数の組合せで,正しいものは。ただし,使用する電線はすべてVVF1.6とする。
正解と解説
表示する

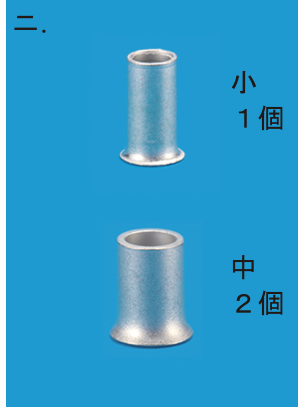

正解 ニ
使用する電線がすべてVVF1.6なので、圧着接続する心線が2〜4本なら小リングスリーブ、5〜6本なら中リングスリーブを用いる。⑪のボックスでは5本以上を接続する箇所が2か所、4本以下の箇所が1か所となるため、小1個・中2個の組合せとなる。
