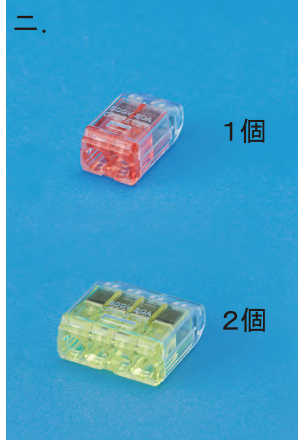

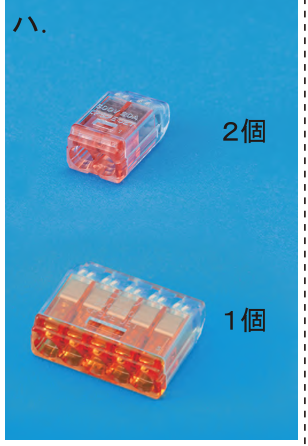

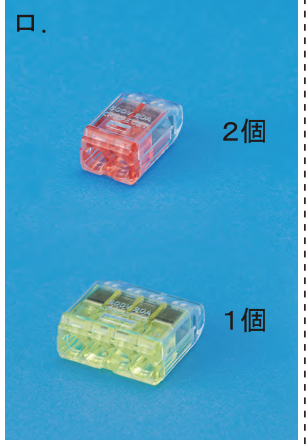

⑲で示すボックス内の接続をすべて差込形コネクタとする場合,使用する差込形コネクタの種類と最少個数の組合せで,正しいものは。ただし,使用する電線はすべてVVF1.6とする。
正解と解説

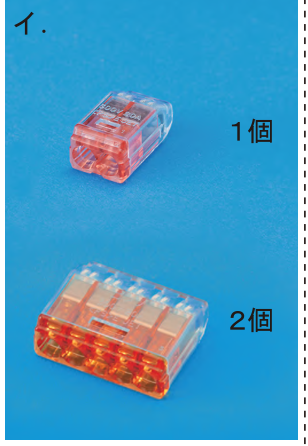

正解 イ
差込形コネクタは、接続する心線の本数に合った極数のものを選ぶ。⑲のボックスでは2本を接続する箇所が1か所、4本を接続する箇所が2か所となるため、2本用1個と4本用2個が必要となる。
